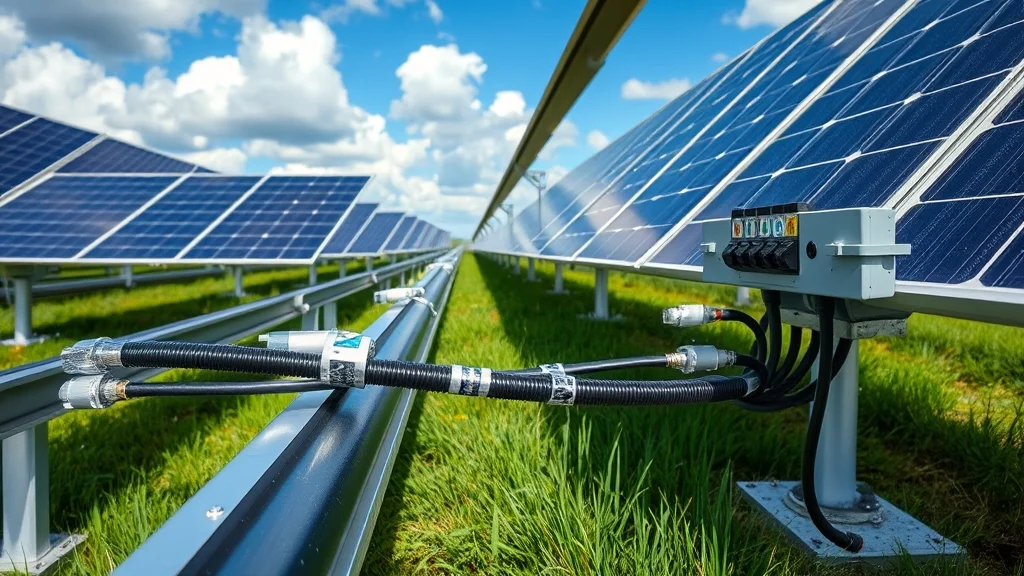

Cablage Solaire Parc Photovoltaique Au Sol

L’énergie solaire s’impose comme une solution incontournable pour réduire sa facture d’électricité et son empreinte carbone. Si les installations sur toiture sont courantes, les parcs photovoltaïques au sol gagnent en popularité, que ce soit pour un grand terrain agricole, un hangar ou un projet d’autoconsommation collective. Pourtant, la réussite d’un tel projet repose sur un élément souvent sous-estimé : le câblage. Un mauvais dimensionnement ou une négligence des normes peut entraîner des pertes de rendement, des risques d’incendie ou des pannes prématurées. Dans ce guide, nous allons explorer en détail les spécificités du câblage pour parc photovoltaïque au sol, des câbles solaires aux protections, en passant par le raccordement des onduleurs. Préparez votre multimètre, on attaque.

Pourquoi le Câblage est-il Crucial pour un Parc Solaire au Sol ?

Contrairement à une installation domestique sur un toit, un parc au sol expose les câbles à des contraintes mécaniques et environnementales accrues : UV directs, rongeurs, humidité du sol, variations de température. Un câblage mal conçu est le premier facteur de panne. De plus, la distance entre les panneaux et l’onduleur peut être importante, ce qui impose un calcul rigoureux de la section des câbles pour limiter les chutes de tension. Une chute de tension de 3 % peut déjà réduire significativement la production annuelle. Enfin, le respect des normes (notamment la NFC 15-100 et la UTE C15-712-1) est obligatoire pour l’assurance et le raccordement au réseau Enedis.

Les Composants Essentiels du Câblage

Avant de vous lancer, voici les éléments clés à connaître pour un câblage fiable.

1. Les Câbles Solaires (DC)

Ils relient les panneaux entre eux (en série ou parallèle) jusqu’à l’onduleur. Ils doivent être spécifiquement conçus pour le photovoltaïque. Les câbles standards de type R2V ou HO7RN-F ne sont pas adaptés à une exposition prolongée aux UV.

• Type recommandé : Câble solaire certifié TÜV, double isolation, résistant aux UV et à la chaleur (jusqu’à 120°C).
• Section typique : 4 mm², 6 mm² ou 10 mm² selon la puissance et la distance.
• Couleur : Rouge (+) et Noir (-) pour éviter les erreurs de polarité.

2. Les Connecteurs (MC4)

Les connecteurs MC4 sont la norme pour les installations photovoltaïques. Ils assurent une connexion étanche et sécurisée. Attention : il existe des contrefaçons. Utilisez toujours des connecteurs de marque reconnue (Stäubli, Amphenol) pour garantir une faible résistance de contact et une bonne tenue dans le temps.

3. Les Protections (Fusibles et Disjoncteurs DC)

Chaque chaîne de panneaux (string) doit être protégée contre les surintensités et les surtensions (parafoudres). Un parafoudre DC est indispensable pour un parc au sol, souvent plus exposé à la foudre.

4. Le Câble AC (Alternatif)

Il relie l’onduleur au tableau électrique général et au compteur de production. Sa section dépend de la puissance de l’onduleur et de la distance jusqu’au point d’injection.

Guide Pratique : Comment Câbler un Parc Solaire au Sol ?

Voici les étapes à suivre pour un câblage conforme et efficace.

Étape 1 : Calculer la Section des Câbles

La règle d’or : une chute de tension maximale de 1 % entre les panneaux et l’onduleur, et de 2 % entre l’onduleur et le tableau (soit 3 % au total). Pour un parc au sol, la distance peut être de 50 à 100 mètres.

Formule simplifiée : Section (mm²) = (Longueur aller-retour en mètres × Courant en ampères × 0,018) / (Chute de tension acceptée en volts)

Exemple : Pour un string de 5 kWc (21 A) à 50 mètres de l’onduleur, avec une chute max de 1 % (soit 4 V sur 400 V) : Section = (100 × 21 × 0,018) / 4 = 9,45 mm² → On prend du 10 mm².

Étape 2 : Raccorder les Panneaux

• En série (string) : Le + d’un panneau au - du suivant. La tension s’additionne.
• En parallèle : Tous les + ensemble, tous les - ensemble. Le courant s’additionne (nécessite des fusibles sur chaque branche).
• Mixte : Plusieurs strings en série, puis mis en parallèle via un boîtier de combinaison (combiner box).

Pour un parc au sol, on privilégie souvent des strings longs (10 à 15 panneaux) pour réduire le courant et donc la section des câbles.

Étape 3 : Installer les Protections

• Fusibles DC : Sur chaque string (obligatoire si plus de 2 strings en parallèle).
• Parafoudre DC : Au niveau du boîtier de combinaison, côté DC de l’onduleur.
• Disjoncteur AC : Entre l’onduleur et le tableau électrique.

Étape 4 : Raccordement à l’Onduleur

Respectez scrupuleusement les emplacements des bornes DC (positif et négatif). Ne jamais inverser la polarité. Utilisez une pince ampèremétrique pour vérifier le courant de chaque string avant de mettre l’onduleur sous tension.

Étape 5 : Mise à la Terre

Un parc au sol nécessite une mise à la terre robuste. Reliez les structures métalliques des panneaux (cadres en aluminium) entre elles avec un câble de cuivre nu (section 16 mm² minimum) et connectez-les à un piquet de terre dédié. Cela protège contre les défauts d’isolement et la foudre.

Tableau Comparatif des Sections de Câbles Recommandées

Voici un tableau indicatif pour une installation typique de 3 à 9 kWc avec une distance de 30 mètres.

Puissance du champ (kWc)	Courant max (A)	Distance panneaux-onduleur	Section câble DC recommandée	Fusible recommandé
3 kWc (8 panneaux)	10 A	30 m	4 mm²	15 A
6 kWc (16 panneaux)	20 A	30 m	6 mm²	25 A
9 kWc (24 panneaux)	30 A	30 m	10 mm²	32 A

Note : Ces valeurs sont données à titre indicatif. Un calcul précis doit être fait selon votre configuration (tension du string, température ambiante).

Normes et Sécurité : Ce qu’il Faut Savoir

En France, l’installation d’un parc photovoltaïque au sol est soumise à des règles strictes.

• NFC 15-100 (installations électriques basse tension) : s’applique à la partie AC.
• UTE C15-712-1 (installations photovoltaïques) : guide complet pour le câblage DC.
• Déclaration préalable : pour un parc au sol de plus de 3 kWc, un permis de construire peut être nécessaire selon la hauteur et la surface.
• Consuel : l’organisme de contrôle doit valider l’installation avant la mise en service (pour les installations raccordées au réseau).

Astuce : Pour les longs parcours enterrés, utilisez des câbles solaires avec gaine noire résistante aux UV et aux rongeurs. Pensez à les protéger dans une gaine TPC (tube PVC rigide) ou un fourreau électrique.

Erreurs Fréquentes à Éviter

1. Utiliser des câbles standards : ils se dégradent rapidement sous l’effet des UV.
2. Négliger la chute de tension : une perte de 5 % peut faire chuter le rendement de l’installation de manière significative.
3. Oublier les fusibles : en cas de court-circuit, un incendie peut se déclarer.
4. Mal serrer les connecteurs MC4 : une connexion desserrée crée un arc électrique et un point chaud.
5. Ignorer la mise à la terre : c’est un risque électrique mortel pour les personnes.

Pour approfondir le sujet, consultez notre guide sur le câblage des panneaux solaires en série ou parallèle et notre article sur le dimensionnement des câbles solaires.

Conclusion

Le câblage d’un parc photovoltaïque au sol est une opération technique qui ne s’improvise pas. Le choix des câbles, des connecteurs et des protections, ainsi que le respect des normes, conditionnent la sécurité et la rentabilité de votre installation. Prenez le temps de calculer les sections, de prévoir des protections adaptées (fusibles, parafoudres) et de soigner la mise à la terre. Si vous avez un doute, n’hésitez pas à faire appel à un installateur qualifié. Un câblage bien conçu, c’est la garantie d’une production fiable pendant 30 ans.
