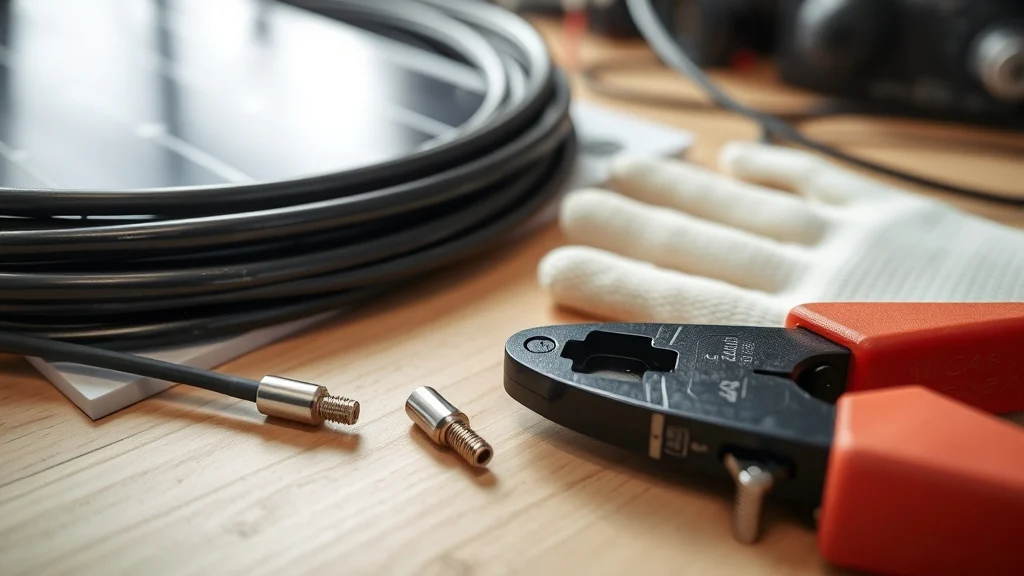

Câble solaire et sertissage MC4 : guide complet pour des connexions étanches

Câble solaire et connecteurs MC4 : comprendre l’étanchéité et la compatibilité

Les connexions entre panneaux solaires et onduleur reposent presque toujours sur deux éléments clés: le câble solaire (câble PV) et les connecteurs MC4. Leur rôle n’est pas seulement électrique. En extérieur, ils doivent aussi résister durablement à l’humidité, aux cycles thermiques, aux UV, au vent et aux vibrations. Une connexion “qui marche” au moment de l’installation peut pourtant se dégrader en quelques saisons si l’étanchéité n’est pas maîtrisée ou si la compatibilité câble-connecteur n’est pas respectée.

D’abord, l’étanchéité. Les connecteurs MC4 sont conçus pour limiter l’infiltration d’eau au niveau de la jonction. En pratique, la protection dépend de plusieurs couches:

la qualité du sertissage (contact mécanique et électrique stable),
la bonne insertion des conducteurs dans les contacts,
la présence et l’état des joints d’étanchéité internes,
la compatibilité entre la géométrie du câble et la plage de serrage du connecteur,
et la tenue mécanique (traction, flexion, poids du câble).

Ensuite, la compatibilité. Tous les MC4 ne sont pas interchangeables à l’identique. Il existe des familles de connecteurs et des variantes de conception. Le point de vigilance le plus fréquent concerne la section de câble PV et le diamètre extérieur de l’isolant. Si vous utilisez un câble dont la plage n’est pas prévue pour le connecteur, vous risquez:

un sertissage trop faible (échauffement local),
un sertissage trop fort (déformation, microfissures),
ou une étanchéité imparfaite (chemin préférentiel pour l’eau).

Pour bien cadrer le sujet, il faut aussi comprendre les normes et la logique de compatibilité. Je vous recommande de partir de ce guide: guide des sections, normes et connecteurs pour câble solaire. Il aide à relier les choix de câble (section, type d’isolant, tenue UV) aux connecteurs (plages, verrouillage, indices de protection).

Exemple concret: sur une installation en autoconsommation avec plusieurs strings, les câbles sont souvent posés en façade ou en toiture, avec des longueurs de plusieurs mètres. Si un seul connecteur est mal serti ou mal adapté, l’eau peut s’infiltrer par capillarité au niveau du contact. Résultat typique: résistance de contact qui augmente, échauffement, puis dégradation progressive. En mai 2026, les installateurs insistent davantage sur la traçabilité des composants et la conformité des plages de sertissage, car les retours terrain montrent que les “petites erreurs” de compatibilité sont parmi les causes les plus fréquentes de défauts précoces.

Enfin, un point souvent oublié: l’étanchéité ne se limite pas au connecteur. Une installation “propre” prévoit aussi la fixation du câble, l’absence de traction sur les MC4, et la protection mécanique contre l’eau ruisselante. C’est précisément ce que vous verrez en détail dans la section dédiée aux contrôles et à l’étanchéité globale.

Sertissage MC4 étape par étape avec l’outil sertissage câble PV

Le sertissage MC4 est l’étape où se joue la fiabilité à long terme. Un connecteur MC4 peut être de très bonne qualité, mais si le sertissage est mal réalisé, vous créez un point faible: contact électrique instable, échauffement, et risque d’infiltration d’eau. L’objectif est double: obtenir une connexion mécanique solide et un contact électrique fiable, tout en respectant la géométrie prévue par le fabricant.

Avant de commencer, préparez votre poste de travail. Vous aurez besoin typiquement:

d’un outil de sertissage câble PV (souvent appelé “outil sertissage câble PV” ou “outil sertissage MC4”),
des connecteurs MC4 compatibles avec votre câble,
du câble PV de la bonne section,
d’une pince à dénuder adaptée (pour ne pas entailler les brins),
et idéalement d’un multimètre pour les contrôles.

Étape 1: couper et dénuder proprement

Coupez le câble à longueur (prévoir une marge pour l’assemblage).
Dénudez l’isolant sur la longueur recommandée par le fabricant du connecteur.
Évitez de “gratter” les brins. Un brin entaillé peut casser plus tard sous vibrations et cycles thermiques.

Étape 2: vérifier la compatibilité section et plage Avant de sertir, contrôlez que la section du câble correspond à la plage du connecteur. Par exemple, si votre connecteur est prévu pour une plage de câble donnée (souvent exprimée en mm²), ne “surmontez” pas la contrainte en forçant. Le sertissage doit être réalisé dans la plage prévue, sinon l’étanchéité et la tenue mécanique peuvent être compromises.

Étape 3: insérer le conducteur dans le contact

Insérez les brins dans le contact métallique du connecteur.
Assurez-vous que tous les brins sont bien engagés et que l’isolant arrive au bon endroit (selon la conception du connecteur).
Si le connecteur prévoit une zone de sertissage sur le conducteur et une zone sur l’isolant, respectez cette logique.

Étape 4: choisir le bon réglage de l’outil sertissage câble PV Les outils de sertissage de qualité ont des repères de réglage ou des matrices adaptées. Utilisez la matrice correspondant à la section de câble. Si votre outil est à réglage, suivez la procédure du fabricant. L’erreur la plus courante est de sertir avec une matrice trop petite (écrasement excessif) ou trop grande (contact lâche).

Étape 5: sertir

Placez le contact dans la bonne position dans l’outil.
Sertissez en une action complète, sans “à-coups”.
Ne cherchez pas à “rattraper” un sertissage raté en re-sertissant au hasard: cela peut déformer le contact et nuire à l’étanchéité.

Étape 6: assembler les demi-connecteurs et verrouiller Une fois les deux côtés sertis, assemblez les connecteurs jusqu’au verrouillage. Vérifiez la présence des joints et l’absence de jeu anormal.

Pour optimiser la performance électrique, la section de câble et la compatibilité connecteur jouent directement sur les pertes. Si vous voulez une approche chiffrée et pratique, lisez: éviter les pertes de puissance avec la section de câble et les connecteurs MC4. Vous y trouverez comment raisonner en fonction de la longueur de string, de la section et de l’impact sur la chute de tension.

Exemple concret: sur un toit incliné, les câbles peuvent subir des micro-mouvements. Un sertissage correctement réalisé réduit le risque de résistance de contact qui augmente. En mai 2026, les installateurs recommandent aussi de réaliser un contrôle visuel immédiat après sertissage: aspect homogène, absence de brins visibles hors de la zone prévue, et verrouillage correct. Ce contrôle “juste après” évite de découvrir le défaut plus tard, quand il est beaucoup plus coûteux à corriger.

Enfin, un conseil sécurité: travaillez hors tension côté installation, et évitez toute humidité au moment du sertissage. Même si les connecteurs sont conçus pour l’extérieur, la qualité de l’assemblage dépend d’un environnement de montage propre.

Contrôles, tests et erreurs fréquentes pour des connexions durables en extérieur

Une fois le sertissage et l’assemblage MC4 terminés, la fiabilité ne se “devine” pas: elle se vérifie. Les contrôles servent à détecter les défauts avant qu’ils ne deviennent des pannes coûteuses. En extérieur, les défauts se manifestent souvent par des symptômes progressifs: échauffement local, baisse de performance, ou dégradation accélérée par l’humidité.

Contrôle visuel immédiat Avant tout test électrique, inspectez:

la symétrie et la forme du sertissage (pas de contact “écrasé” irrégulièrement),
l’absence de brins coupés ou “éparpillés”,
la présence des joints dans les connecteurs,
l’absence de jeu lors de l’assemblage et du verrouillage.

Contrôle mécanique (traction légère) Après verrouillage, appliquez une traction modérée sur le câble, sans forcer comme un test de charge. L’objectif est de vérifier que le sertissage ne “glisse” pas. Si le contact bouge, c’est un signal d’alerte: le sertissage n’est pas dans la plage correcte ou l’insertion n’a pas été complète.

Test de continuité et résistance de contact Avec un multimètre, vérifiez la continuité. Pour aller plus loin, certains installateurs mesurent la résistance de contact ou comparent des paires de connecteurs similaires. L’idée n’est pas de “chercher une valeur magique”, mais de repérer une anomalie: un connecteur qui présente une résistance significativement différente des autres peut indiquer un sertissage insuffisant.

Test sous conditions réalistes (approche terrain) En autoconsommation, les défauts se révèlent souvent en fonctionnement: variations de température, cycles jour-nuit, et humidité. En mai 2026, les bonnes pratiques incluent:

surveiller la production via l’onduleur (courbes et alertes),
comparer les performances entre strings si l’onduleur le permet,
et inspecter visuellement les connecteurs en cas d’écarts persistants.

Erreurs fréquentes (et comment les éviter) Voici les causes les plus récurrentes observées sur le terrain, avec des actions correctives concrètes:

Sertissage avec mauvaise matrice

Symptôme: échauffement, continuité instable.
Correction: utiliser la matrice correspondant à la section du câble PV.

Dénudage trop long ou trop court

Symptôme: brins mal engagés ou contact sur l’isolant.
Correction: respecter la longueur de dénudage recommandée.

Brins entaillés pendant le dénudage

Symptôme: rupture progressive sous vibrations.
Correction: utiliser une pince à dénuder adaptée et éviter tout grattage.

Connecteurs non verrouillés correctement

Symptôme: infiltration d’eau et corrosion du contact.
Correction: vérifier le clic de verrouillage et l’absence de jeu.

Traction sur les MC4

Symptôme: micro-mouvements, fatigue mécanique.
Correction: fixer le câble avec des colliers et une gestion des boucles.

Absence de protection contre le ruissellement

Symptôme: eau qui s’infiltre par les chemins extérieurs.
Correction: prévoir une étanchéité globale et une fixation toiture adaptée.

Pour l’étanchéité globale, ne vous limitez pas au connecteur. Une bonne pratique consiste à utiliser un kit de fixation toiture qui contribue à protéger la zone de passage et à limiter les infiltrations. Voir: assurer l’étanchéité globale de l’installation avec un kit de fixation toiture. Ce type de kit est particulièrement utile sur les toitures où le ruissellement et les variations de dilatation peuvent créer des points d’entrée pour l’eau.

Exemple concret de diagnostic: si un string produit moins que les autres de manière répétée, et que les connecteurs d’une zone spécifique sont exposés à l’eau, inspectez d’abord les MC4 de cette zone. Souvent, un défaut de sertissage ou une infiltration localisée se traduit par une baisse de performance progressive, plus visible lors des journées humides ou après des épisodes de pluie.

En résumé, les contrôles ne sont pas une formalité. Ils transforment une installation “assemblée” en installation “fiable”, pensée pour durer en conditions réelles.

Choisir la bonne section de câble solaire et optimiser les performances aux MC4

Choisir la bonne section de câble solaire, ce n’est pas seulement une question de conformité. C’est un levier direct sur la chute de tension, les pertes, l’échauffement et, par conséquent, la durabilité des connexions MC4. En autoconsommation, où l’on cherche à maximiser le rendement global, la section de câble et la qualité des connecteurs travaillent ensemble: un connecteur bien serti ne compense pas un câble sous-dimensionné, et inversement.

Pourquoi la section de câble compte autant Le câble PV transporte un courant continu (ou un courant continu converti selon l’architecture). Plus la longueur est grande et plus le courant est élevé, plus la chute de tension augmente. Cette chute de tension se traduit par:

une baisse de puissance disponible,
une hausse de température du câble,
et une contrainte supplémentaire sur les points de connexion.

En pratique, l’optimisation se fait en raisonnant sur:

la longueur de string (aller et, selon le schéma, le retour),
le courant de fonctionnement (lié à la puissance des modules et à la configuration série/parallèle),
la tension de fonctionnement (liée au nombre de modules en série),
et la section du câble PV.

Lien direct avec les MC4 Les MC4 ont une plage de câble prévue. Si vous choisissez une section qui sort de cette plage, vous risquez:

un sertissage non conforme,
une étanchéité dégradée,
et une résistance de contact plus élevée.

C’est pour cela qu’il faut traiter le système comme un ensemble. Pour une approche orientée performance et pertes, utilisez ce guide: éviter les pertes de puissance avec la section de câble et les connecteurs MC4. Il vous aide à relier la section aux pertes et à la compatibilité connecteur.

Exemple concret de décision Imaginons un toit avec une longueur de câble significative entre les modules et l’onduleur. Si vous choisissez une section trop faible, la chute de tension peut devenir notable, surtout lors des périodes où le générateur fonctionne à puissance élevée. Le résultat peut être une production légèrement inférieure à ce que vous attendez, et une température plus élevée au niveau des connexions. À l’échelle d’une installation, cela peut aussi accélérer le vieillissement des matériaux (isolant, joints, et contacts).

Tableau de raisonnement (exemple de logique, à adapter à votre projet)

Paramètre	Impact si mal dimensionné	Ce que vous vérifiez
Section trop faible	Chute de tension, pertes, échauffement	Longueur de string, courant, compatibilité MC4
Mauvaise plage MC4	Sertissage non conforme, étanchéité réduite	Référence du connecteur, plage de câble
Sertissage correct mais câble inadapté	Performances limitées malgré une connexion saine	Calcul de pertes, comparaison avec configuration alternative
Câble adapté mais mauvaise fixation	Micro-mouvements, fatigue mécanique	Gestion des boucles, colliers, absence de traction

Optimiser sans surcoûter En mai 2026, la tendance est à l’optimisation “raisonnée”: on évite à la fois le sous-dimensionnement (pertes et risques) et le surdimensionnement inutile (coût matière et rigidité). Pour optimiser, vous pouvez:

Calculer la chute de tension pour votre configuration réelle (nombre de modules en série, longueur, courant).
Choisir une section compatible MC4 dans la plage prévue.
Prévoir une marge raisonnable en fonction des conditions d’installation (exposition, contraintes mécaniques).
Standardiser les longueurs et les types de connecteurs pour réduire les erreurs de montage.

Accessoires photovoltaïques qui influencent indirectement la performance Même si votre question porte sur le câble et les MC4, les accessoires jouent un rôle:

gestion des câbles (colliers, chemins de câble),
protection contre l’eau ruisselante,
fixation toiture et étanchéité autour des passages,
et organisation des strings pour limiter les longueurs inutiles.

C’est aussi pour cela que l’étanchéité globale et la fixation toiture sont cruciales. Un kit de fixation toiture contribue à protéger la zone de montage et à limiter les infiltrations, ce qui complète la protection assurée par les connecteurs. Rappel utile: assurer l’étanchéité globale de l’installation avec un kit de fixation toiture.

Conclusion opérationnelle Pour des connexions MC4 durables, retenez cette règle simple:

Le MC4 doit être compatible avec la section de votre câble PV.
Le sertissage doit être réalisé avec l’outil adapté et dans la plage prévue.
La section de câble doit être choisie pour limiter les pertes et l’échauffement.
L’ensemble doit être protégé mécaniquement et hydrauliquement.

Si vous appliquez ces principes, vous obtenez un système cohérent: moins de pertes, moins de risques d’infiltration, et une meilleure stabilité des performances dans le temps, ce qui est l’objectif central de l’autoconsommation avec panneaux solaires et kits solaires.
