Quelle est la difference entre un coffret string DC et un coffret de distribution AC ?

Le coffret string DC opere en courant continu sous haute tension (600 a 1500V DC selon l'installation) et integre des composants specifiques au photovoltaique : fusibles DC a haut pouvoir de coupure, parafoudres DC, sectionneurs de charge DC a coupure visible. Un coffret AC classique utilise du materiel electrique standard 230V/400V qui n'est pas adapte aux arcs electriques continus. Ne jamais confondre les deux.

Faut-il un fusible par string obligatoirement ?

Selon la norme NFC 15-100 et la IEC 62548, un fusible est obligatoire des lors que deux strings ou plus sont connectes en parallele. Chaque string doit etre protege individuellement par un fusible DC dimensionne a 1,25 a 1,5 fois le courant de court-circuit du string (Isc x 1,25). En configuration string unique, le fusible n'est pas obligatoire mais fortement recommande pour faciliter la maintenance.

Quel indice de protection (IP) choisir pour un coffret string exterieur ?

Pour une installation exterieure, l'indice minimal est IP65. Cela garantit une protection totale contre les poussieres et les jets d'eau. En environnement agricole ou cotier, preferez un IP66 ou IP67 avec joints en silicone et presse-etoupes en acier inoxydable. Le materiau du coffret doit etre en polycarbonate UV-stabilise ou en acier inoxydable 304L pour resister a la corrosion.

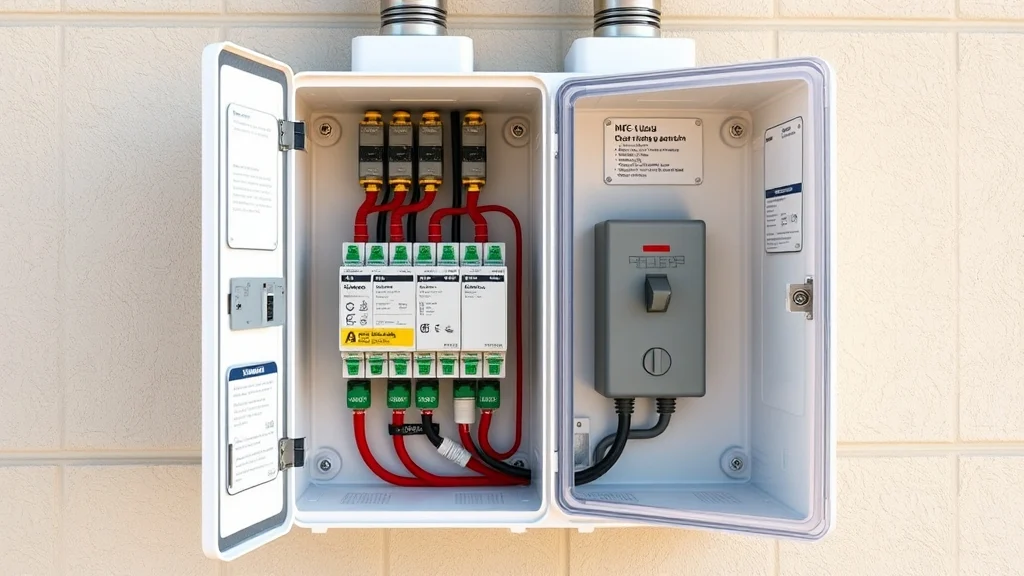

Coffret de String DC Solaire : Guide des Boitiers de Protection 2026

Le coffret de string DC est le composant le plus meconnu et pourtant l’un des plus critiques d’une installation photovoltaique. Situe entre les panneaux solaires et l’onduleur, il centralise les protections electriques indispensables a la securite des personnes et des biens. En 2026, avec la generalisation des tensions 1000V et 1500V DC, le choix de ce boitier de protection n’est plus une option mais une obligation reglementaire.

Ce guide technique vous aide a comprendre le role du coffret string DC, a choisir les bons composants et a dimensionner correctement les protections.

I. Qu’est-ce qu’un Coffret de String DC ?

1.1. Definition et Role

Le coffret de string (aussi appele boitier de combinaison DC ou “string combiner box”) est une enceinte electrique qui regroupe :

Les entrees des strings photovoltaiques (chaque string est une serie de panneaux)
Les fusibles DC individuels par string
Le parafoudre DC (type 2, parfois type 1+2)
Le sectionneur de charge DC (coupure visible obligatoire)
Le bornier de sortie vers l’onduleur

Son role principal est de combiner les strings en parallele tout en protegeant chaque branche contre les surintensites et les surtensions.

1.2. Pourquoi Est-il Indispensable ?

Sur une installation de plus de 3 kWc, le courant total peut atteindre 30 a 40 A en DC a 400V. En cas de defaut d’un string (court-circuit interne dans un panneau), le courant des autres strings peut refluer vers le string defectueux, creant un arc electrique continu devastateur.

Un arc DC ne s’eteint pas naturellement contrairement a un arc AC. Le fusible dans le coffret string est le seul moyen de couper ce courant de defaut.

Sans coffret string, vous mettez en danger votre installation et vous ne respectez pas la norme Consuel.

II. Les Composants du Coffret String

2.1. Les Fusibles DC

Le fusible DC photovoltaique est different d’un fusible AC standard :

Caracteristique	Fusible DC Solaire	Fusible AC Standard
Tension nominale	1000V / 1500V DC	400V AC
Pouvoir de coupure	10 kA min	6 kA
Courbe	gPV (protection PV)	gG (usage general)
Extinction d’arc	Sable de quartz special	Sable standard

Le dimensionnement suit la regle : In = Isc_string × 1,25 × 1,25 (coeff de securite + coeff temperature). Par exemple, pour un string avec Isc = 10A, le fusible sera de 15A ou 16A.

2.2. Le Parafoudre DC

Le parafoudre installe dans le coffret string protège l’installation contre les surtensions d’origine atmospherique (foudre). En 2026, le standard est le Type 2 (Imax = 40 kA, Up ≤ 1,5 kV).

Pour les zones a forte activite orageuse (PACA, Corse, Pyrenees), un parafoudre Type 1+2 (Iimp = 12,5 kA) est recommande.

Notre article sur le parafoudre solaire detaille les regles d’installation précise.

2.3. Le Sectionneur de Charge DC

Le sectionneur DC permet de couper manuellement l’arrivee des strings sur le coffret. Il doit offrir une coupure visible des contacts pour garantir la securite de l’intervenant.

Les sectionneurs rotatifs a commutation visible sont obligatoires depuis 2025 selon la norme NFC 15-100 amendement 2025.

2.4. Les Connecteurs et le Cablage

Toutes les connexions a l’interieur du coffret doivent utiliser des connecteurs MC4 ou des borniers a vis certifies 1000V/1500V DC. Le cablage interne doit respecter les sections minimales :

4 mm² pour le circuit principal (jusqu’a 20A)
6 mm² pour le circuit principal (20 a 30A)
10 mm² pour le circuit principal (30 a 40A)

Voir notre guide sur la section des cables et connecteurs MC4 pour les regles de dimensionnement exactes.

III. Comment Choisir son Coffret String en 2026

3.1. Nombre d’Entrees

Les coffrets string existent en configurations de 2, 3, 4, 6, 8 ou 12 entrees. Choisissez un coffret avec 2 entrees de plus que necessaire pour anticiper une extension future de votre installation.

3.2. Indice de Protection

Pour le materiel exterieur : IP65 minimum, IP66 recommande pour les zones exposees aux intemperies.

Pour le materiel interieur (garage, local technique) : IP54 suffit.

3.3. Materiau du Coffret

Polycarbonate : leger, isolant, resistant aux UV, moins cher. Ideal pour le residentiel.
Acier inoxydable 304L : très robuste, mise a la terre facile, recommande en environnement agricole ou corrosif.
Aluminium : bon compromis poids/resistance, souvent utilise dans le commercial.

IV. Installation du Coffret String

4.1. Emplacement

Le coffret string doit être installe :

A proximite des panneaux (idealement a moins de 10 metres)
A l’exterieur ou dans un local ventilé
Hors de portee des enfants (cle ou outil necessaire pour l’ouvrir)
Sur un mur non inflammable (maconnerie, beton)

4.2. Cablage des Strings

Chaque string arrive dans le coffret par un presse-etoupe IP68 avec un cable de section adaptee. Les polarites positive (+) et negative (-) sont clairement identifiees :

Positif : vers le fusible, puis vers le bus positif
Negatif : directement vers le bus negatif (ou fusible si le systeme le prevoit)

4.3. Mise a la Terre

Le coffret doit être relie a la terre par un cable de cuivre de 16 mm² minimum. Toutes les masses metalliques du coffret (porte, chassis) doivent être interconnectees.

V. Cout et Budget

Composant	Prix (€)
Coffret string 4 entrees IP65 polycarbonate	80 - 150 €
Fusibles DC 15A gPV (lot de 5)	25 - 40 €
Parafoudre DC Type 2	60 - 120 €
Sectionneur DC rotatif 32A	40 - 80 €
Accessoires (presse-etoupes, barrettes)	20 - 30 €
Total coffret string complet 4 strings	225 - 420 €
