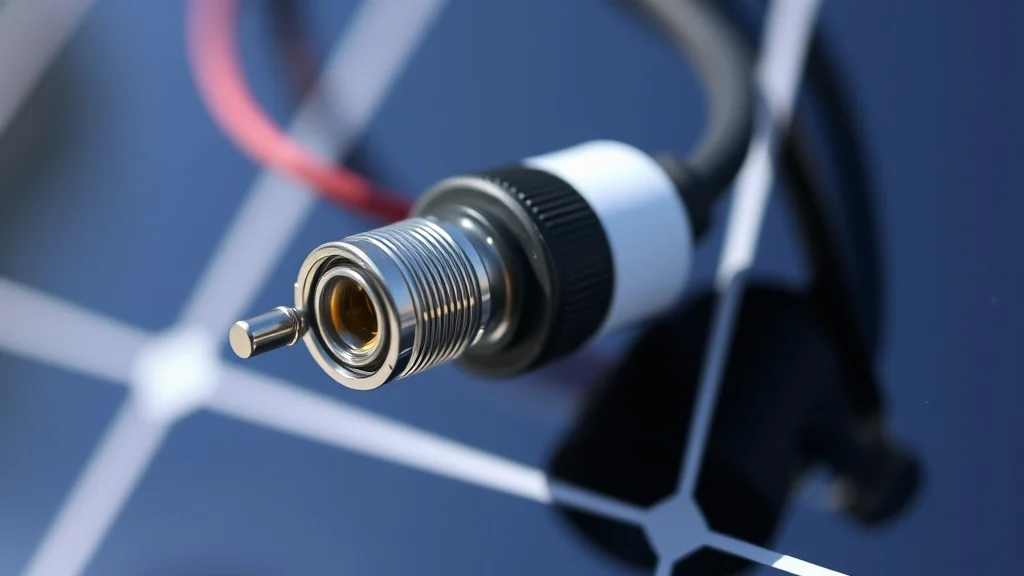

Connectique photovoltaïque MC4 : choisir les bons connecteurs pour éviter les pertes et l’échauffement

Connecteurs MC4 : comprendre la compatibilité, les variantes et les critères de choix

Les connecteurs MC4 sont devenus un standard de fait dans l’énergie solaire photovoltaïque grâce à leur conception plug-and-play, leur verrouillage mécanique et leur tenue aux conditions extérieures. Pourtant, “MC4” ne signifie pas toujours “identique”. En pratique, la compatibilité dépend de la génération du connecteur, du diamètre de câble, du type de contact (courant nominal et géométrie), et surtout du respect du couple de sertissage et du bon insert de contact.

1) Pourquoi la compatibilité est plus complexe qu’il n’y paraît

Sur le terrain, on rencontre des variantes liées à :

• la gamme de câbles solaires (souvent 4 à 6 mm² en résidentiel, avec des diamètres d’isolant spécifiques),
• la présence ou non d’une bague d’étanchéité,
• la forme exacte du verrouillage,
• la compatibilité “mâle/femelle” et la tenue mécanique après sertissage.

Un exemple concret : si vous utilisez un connecteur MC4 conçu pour un câble de 4 mm² avec une gaine extérieure légèrement différente (tolérance d’épaisseur), vous pouvez obtenir un verrouillage “qui tient”, mais une étanchéité moins fiable à long terme. À l’inverse, un connecteur prévu pour 6 mm² sur un câble plus fin peut provoquer un jeu, donc une résistance de contact plus élevée.

2) Critères de choix à vérifier avant d’acheter

Pour choisir correctement, contrôlez systématiquement :

1. Compatibilité câble : section (mm²) et diamètre extérieur de l’isolant.
2. Type de connecteur : MC4 “standard”, variantes renforcées, connecteurs avec optimisation d’étanchéité.
3. Tension et courant admissibles : vérifiez les valeurs indiquées par le fabricant (elles varient selon la gamme).
4. Indice de protection et usage extérieur : la connectique doit être prévue pour l’exposition UV et l’humidité.
5. Système de verrouillage : présence d’un verrouillage audible et d’un verrouillage mécanique fiable.

3) Bon réflexe : partir du câble et remonter vers la connectique

Le plus sûr consiste à choisir d’abord votre câble solaire (type, section, diamètre), puis les connecteurs compatibles, puis les outils de sertissage adaptés. Si vous partez du connecteur, vous risquez de “forcer” ou de compenser par un sertissage approximatif.

Pour approfondir le lien entre câble, sertissage et étanchéité, vous pouvez consulter : Câble solaire et sertissage MC4 : guide complet pour des connexions étanches.

Enfin, gardez en tête un point pratique : dans un kit solaire, les connecteurs sont souvent fournis avec une compatibilité pensée pour le câble inclus. Si vous remplacez un câble ou si vous rallongez une string, conservez la même logique de compatibilité, sinon vous créez un “mélange” de composants qui peut dégrader la performance et la durabilité.

---

Éviter les pertes de puissance : sertissage, section de câble et résistance de contact

Dans une installation photovoltaïque, les pertes ne viennent pas uniquement de l’ensoleillement. Une partie significative peut être attribuée à la connectique : mauvais sertissage, section de câble inadaptée, résistance de contact trop élevée, ou encore connecteurs partiellement engagés. Même si les connecteurs MC4 sont conçus pour limiter ces risques, la qualité d’exécution reste déterminante.

1) Le sertissage : le point critique invisible

Un sertissage correct doit assurer :

• une liaison électrique durable,
• une liaison mécanique solide,
• une conformité à la plage de section et au type de conducteur.

Un sertissage “trop faible” peut créer une résistance de contact plus élevée. Un sertissage “trop fort” peut endommager le conducteur ou déformer la zone de contact, ce qui finit aussi par augmenter la résistance. Dans les deux cas, vous observez souvent :

• une baisse de performance (tension légèrement plus faible sous charge),
• une hausse de température locale,
• parfois des traces de brunissement au niveau des connecteurs après une période d’utilisation.

Pour éviter ces erreurs, l’outil de sertissage doit être adapté à la gamme de connecteurs et au type de câble. Les kits solaires sérieux incluent généralement les connecteurs et recommandent un outillage compatible. Si vous assemblez “au hasard”, vous augmentez le risque de défaut.

2) Section de câble : dimensionner pour limiter les chutes de tension

Les pertes par effet Joule dépendent notamment de la résistance du câble et donc de sa section. En pratique, on dimensionne la section en fonction :

• de la longueur de la string,
• du courant de fonctionnement,
• de la tolérance de chute de tension acceptable.

Sans inventer de chiffres universels (car ils dépendent du système et des normes applicables), retenez la logique : plus la longueur augmente, plus la section doit être cohérente pour limiter la chute de tension. Une chute de tension excessive peut réduire la puissance délivrée, surtout en conditions où l’installation fonctionne à courant élevé.

Pour une approche technique orientée “dimensionnement et pertes”, utile avant de commander des rallonges ou de modifier une string, consultez : Section de câble et connecteurs MC4 : le guide technique pour éviter les pertes de puissance.

3) Résistance de contact : comprendre le mécanisme

La résistance de contact apparaît au niveau des interfaces métalliques. Elle dépend de :

• la qualité du sertissage,
• la propreté des contacts,
• la pression de contact assurée par le verrouillage,
• la compatibilité géométrique des connecteurs.

Un connecteur mal verrouillé ou un sertissage incomplet peut créer un point chaud. Même si l’installation continue de fonctionner, la température locale augmente, ce qui peut accélérer le vieillissement des matériaux (isolant, gaine, éléments de verrouillage).

4) Exemple concret de diagnostic

Imaginons une installation en autoconsommation avec batteries, où la production semble “un peu faible” certains jours. Après inspection, vous constatez :

• un connecteur MC4 qui a été rebranché après une intervention,
• un sertissage réalisé avec un outil non conforme,
• une légère trace de décoloration au niveau du connecteur.

Dans ce cas, la correction consiste généralement à remplacer le connecteur concerné et à refaire le sertissage avec l’outil adapté, plutôt que de “rattraper” en rebranchant. Le rebranchage seul ne corrige pas une résistance de contact déjà dégradée.

---

Prévenir l’échauffement et l’humidité : étanchéité, verrouillage et bonnes pratiques d’installation

L’énergie solaire est un environnement exigeant : cycles thermiques, humidité, poussières, UV, et parfois stagnation d’eau dans les zones mal conçues. La connectique photovoltaïque doit donc rester fiable dans le temps. Les connecteurs MC4 sont conçus pour résister à l’extérieur, mais la performance dépend fortement de l’installation correcte, notamment sur l’étanchéité et le verrouillage.

1) Étanchéité : ce que vous devez vérifier

Une connexion MC4 “étanche” repose sur plusieurs éléments :

• la conception du connecteur (joints et géométrie),
• la qualité du sertissage (absence de vides, bonne tenue de la gaine),
• la compatibilité câble-connecteur (diamètre et tenue de la gaine),
• l’absence de contrainte mécanique (traction sur les fils).

Un défaut fréquent : l’eau peut pénétrer si la gaine n’est pas correctement positionnée ou si le connecteur n’est pas totalement engagé. Une fois l’humidité installée, elle peut favoriser la corrosion des contacts et augmenter progressivement la résistance de contact.

2) Verrouillage mécanique : “clic” et contrôle visuel

Le verrouillage doit être :

• complet,
• reproductible,
• sans jeu.

Sur le terrain, un connecteur partiellement engagé peut sembler “en place”, mais il peut se déverrouiller sous vibration ou dilatation thermique. Les cycles jour/nuit et les variations de température peuvent accentuer ce phénomène. C’est particulièrement vrai sur des toitures où la dilatation des rails et des câbles crée des micro-mouvements.

Bonnes pratiques :

• engager jusqu’au verrouillage,
• vérifier qu’il n’y a pas de mouvement latéral,
• éviter de tirer sur le câble pour “aligner” les connecteurs.

3) Gestion des contraintes : éviter la traction et le pliage

Même une connectique parfaite peut échouer si elle subit des contraintes :

• traction au niveau des connecteurs,
• flexion répétée,
• câbles qui pendent et se balancent au vent,
• rayons de courbure trop faibles.

Pour limiter ces risques, utilisez des chemins de câbles adaptés, des colliers et des fixations qui maintiennent la ligne sans écraser l’isolant. Dans les kits solaires, les accessoires de pose (passe-câbles, serre-câbles, connecteurs de dérivation) sont souvent pensés pour réduire ces contraintes.

4) Sécurité incendie : pourquoi la connectique compte

Un point chaud répété peut endommager localement les matériaux et, dans des cas extrêmes, contribuer à un risque d’incendie. La prévention passe par :

• des connexions correctement serties et verrouillées,
• des connecteurs adaptés à l’usage extérieur,
• une inspection régulière,
• le respect des normes et des pratiques d’installation.

Pour approfondir la dimension sécurité, normes et bonnes pratiques en 2026, consultez : Sécurité incendie des panneaux solaires : prévention, normes et bonnes pratiques 2026.

5) Tableau de bonnes pratiques (résumé opérationnel)

Risque	Cause fréquente	Symptôme possible	Action corrective
Échauffement local	Sertissage incomplet, résistance de contact élevée	Point chaud, traces de brunissement	Remplacer le connecteur et refaire le sertissage avec outil adapté
Infiltration d’humidité	Connecteur non totalement engagé, gaine mal positionnée	Corrosion progressive, oxydation	Refaire la connexion, vérifier compatibilité câble-connecteur
Déverrouillage	Jeu mécanique, verrouillage incomplet	Connexion intermittente	Refaire la connexion et supprimer les contraintes mécaniques
Vieillissement accéléré	Traction, pliage, UV sans protection	Câble durci, fissures	Fixer correctement, protéger les zones sensibles

---

Checklist de contrôle avant mise en service : tests, inspection et maintenance de la connectique

Avant de mettre une installation photovoltaïque en service, la connectique doit être contrôlée comme un élément de performance et de sécurité. Une checklist structurée permet de réduire les erreurs de montage, d’anticiper les défauts et de faciliter la maintenance future. L’objectif est double : garantir la qualité électrique (faibles pertes, continuité) et garantir la qualité mécanique et environnementale (étanchéité, tenue dans le temps).

1) Inspection visuelle systématique (avant tout test)

Commencez par une inspection “à l’œil” et au toucher contrôlé :

• connecteurs totalement engagés (pas de jeu),
• absence de câble dénudé au-delà de la zone prévue,
• absence de fissures sur l’isolant,
• connecteurs propres (pas de poussière ou de résidus),
• câbles correctement fixés (pas de traction sur les connecteurs),
• chemin de câbles cohérent (pas de frottement sur une arête vive).

Exemple concret : si vous voyez un connecteur qui a été manipulé plusieurs fois pendant le montage, traitez-le comme un candidat au remplacement si le verrouillage semble moins net. Les connecteurs peuvent conserver une apparence correcte tout en ayant subi une contrainte mécanique.

2) Contrôle du sertissage et de la compatibilité

Ensuite, vérifiez :

• que la section de câble correspond à la plage du connecteur,
• que la gaine est correctement positionnée (pas de “manchon” mal centré),
• que l’outil de sertissage utilisé est adapté (si vous avez un doute, refaites la connexion).

Pour les installations en autoconsommation, où l’on cherche souvent à optimiser la production et la stabilité, ces contrôles sont encore plus importants, car les systèmes de monitoring peuvent révéler des écarts de performance. Une connexion dégradée peut se manifester par des variations de production ou des comportements anormaux lors des changements de charge.

3) Tests électriques et vérifications fonctionnelles

Selon la configuration (chaîne de modules, onduleur, protections), les tests peuvent inclure :

• vérification de la continuité des conducteurs,
• contrôle de la polarité,
• vérification de l’absence de défauts évidents avant mise sous tension,
• contrôle des paramètres de démarrage via l’onduleur (si l’onduleur affiche des diagnostics).

Important : les tests doivent être réalisés par une personne habilitée et selon les procédures de sécurité. La connectique n’est pas un point “secondaire” : c’est un élément du circuit à part entière.

4) Maintenance : planifier plutôt que subir

Une maintenance efficace ne signifie pas “tout démonter”. Elle signifie :

• inspecter visuellement à intervalles réguliers,
• surveiller les signaux de monitoring (si votre installation en dispose),
• intervenir rapidement en cas d’anomalie.

Exemple : si votre système de suivi montre une baisse répétée de production sur une string spécifique, et que l’inspection visuelle ne révèle rien immédiatement, la connectique de cette string devient un suspect prioritaire. Dans ce cas, un contrôle ciblé des connecteurs et des jonctions peut éviter une dégradation plus coûteuse.

5) Checklist prête à l’emploi (à cocher)

1. Connecteurs MC4 engagés jusqu’au verrouillage, sans jeu.
2. Compatibilité câble-connecteur confirmée (section et diamètre).
3. Sertissage conforme : pas de conducteur visible, gaine correctement positionnée.
4. Absence de traction : câbles fixés, pas de pliage excessif.
5. Propreté des connecteurs : pas de résidus, pas d’humidité visible.
6. Inspection des chemins de câbles : frottements, arêtes vives, zones UV.
7. Contrôles électriques réalisés selon procédure (continuité, polarité, diagnostics).
8. Mise en service : observation des premiers cycles de production et des alertes onduleur.
9. Plan de maintenance défini : inspection périodique et suivi des performances.

En appliquant cette checklist, vous réduisez fortement les risques de pertes de puissance liées à la connectique, et vous améliorez la fiabilité de votre installation solaire sur la durée. Pour aller plus loin sur l’assemblage et l’étanchéité, relisez aussi : Câble solaire et sertissage MC4 : guide complet pour des connexions étanches.
