Quelle est la difference entre un crochet de fixation standard et un crochet pour bac acier ?

Le crochet pour bac acier possede une semelle en epaisseur de tole formee sur mesure qui epouse le profil trapezoidal du bac. Les crochets standards (pour toiture tuile ou ardoise) utilisent un systeme de tige filetee et de tuile canal. La fixation bac acier necessite un sertissage mecanique ou un boulonnage direct sur l'ondule du bac, garantissant une resistance a l'arrachement superieure a 500 kg par point.

Faut-il imperativement etanccher les trous de fixation dans un bac acier ?

Oui, absolument. Chaque perçage dans un bac acier est une porte ouverte a l'infiltration. Utilisez des vis auto-foreuses avec rondelle EPDM pre-montee et un couple de serrage strictement controle (entre 4 et 6 Nm). Un serrage insuffisant laisse passer l'eau en capillaire ; un serrage excessif ecrase la rondelle et rompt l'etancheite. Les meilleurs systemes 2026 integrent un joint en silicone liquide injecte automatiquement lors du vissage.

Quel entraxe maximal respecter pour les rails de fixation sur bac acier ?

Pour des panneaux standards (1m x 1,70m), l'entraxe des rails ne doit pas depasser 1,20 m en zone normale et 1 m en zone de vent fort (region 3 et 4). Chaque rail doit reposer sur au moins 3 ondes du bac acier avec un crochet tous les 60 cm maximum. Au-dela, la fleche du rail sous charge de neige depasse les 2 mm toleres, risquant de contraindre les cellules photovoltaiques.

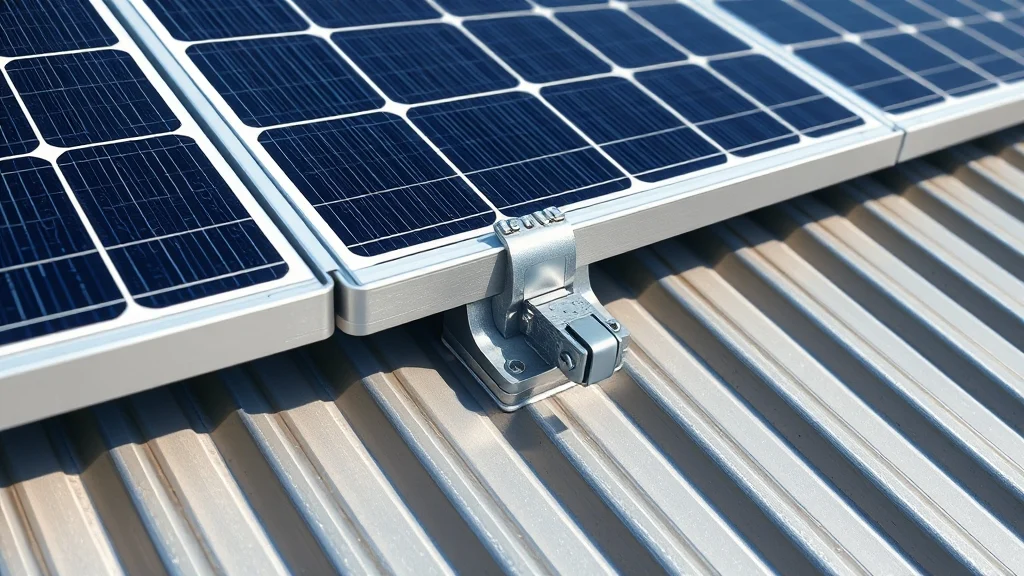

Fixation Panneau Solaire sur Bac Acier : Le Guide Technique 2026

Installer des panneaux solaires sur une toiture en bac acier est aujourd’hui l’une des solutions les plus repandues pour les batiments agricoles, industriels et commerciaux. Pourtant, la fixation de ces panneaux sur un profil metallique trapezoidal n’a rien d’une simple formalite : le choix du systeme d’accroche, le respect de l’etancheite et la prise en compte des charges climatiques sont autant de parametres techniques determinants pour la longevite de l’installation.

Ce guide technique vous explique tout ce qu’il faut savoir pour fixer vos panneaux solaires sur bac acier en 2026, des differents types de crochets aux normes de securite en passant par le dimensionnement des rails.

I. Les Differents Types de Fixation pour Bac Acier

1.1. Le Crochet de Fixation Sur-Mesure

Le crochet pour bac acier se distingue fondamentalement des fixations prevues pour toiture en tuile ou en ardoise. Il est constitue d’une semelle en aluminium ou en acier inoxydable qui epouse le profil de l’onde du bac, et d’une tige filetee ou d’un profil en T qui reçoit le rail de support.

Trois grandes familles existent en 2026 :

Les crochets a sertir : ils se fixent sans perçage en serrant l’onde du bac entre deux mors. Solution elegante car elle preserve entierement l’etancheite de la toiture, mais sa resistance mecanique est limitee (environ 200 kg par point).
Les crochets a visser : ils utilisent des vis auto-foreuses avec rondelle d’etancheite EPDM. Plus robustes (500 kg par point), ils necessitent un perçage controle mais garantissent une tenue superieure, notamment dans les régions ventees.
Les bridges universels : ces profilés en U viennent enserrer l’arrete de l’onde et sont boulonnes directement. très utilises pour les bacs acier a profil bas (< 35 mm).

1.2. Les Rails de Support et leur Dimensionnement

Quel que soit le crochet choisi, la structure porteuse est constituee de rails en aluminium (alliage 6005 T5 ou 6063 T6) qui s’etendent horizontalement sur la toiture. Ces rails reçoivent ensuite les panneaux photovoltaiques via des fixations intermediaires (clips de maintien, pinces laterales ou centrales).

Regle essentielle : L’entraxe des rails ne doit jamais exceder 1,20 m pour une couverture en bac acier standard de 60/100e d’epaisseur. Au-dela, la fleche du rail sous charge de neige (50 kg/m² en zone A1) devient critique et peut endommager les cellules par micro-fissuration.

Pour une installation optimale, chaque rail doit reposer sur au moins trois ondes du bac acier, avec un point de fixation tous les 60 cm maximum.

II. Etancheite et Securite : Les Points Critiques

2.1. Le Defi de l’Etancheite

Le paradoxe de la fixation solaire sur bac acier est qu’elle necessite de percer une toiture qui etait parfaitement etanche a l’origine. Chaque trou est un risque potentiel d’infiltration.

Les meilleures pratiques en 2026 imposent :

L’utilisation de vis auto-foreuses 304L ou 316L avec rondelle EPDM a expansion
Un couple de serrage strictement controle entre 4 et 6 Nm (une cle dynamique est obligatoire)
L’application d’un joint silicone neutre sur chaque tete de vis en supplement

Pour les systemes sans perçage (crochets a sertir), la tenue mecanique est moindre mais le risque d’infiltration est nul. A vous de peser le ratio securite/performance selon votre exposition climatique.

2.2. La Mise a la Terre des Structures

Toute installation photovoltaique sur bac acier doit être reliee a la terre conformement a la norme NFC 15-100.

Les rails de support sont relies entre eux par un cable de cuivre nu de 16 mm² minimum (section a adapter selon la distance et le courant de defaut). Chaque string de panneaux doit être connecte a ce réseau equipotentiel.

Consultez egalement notre guide sur la securite electrique des installations solaires pour le detail des prescriptions Consuel.

III. Compatibilite avec les Accessoires de Protection

Une fois les panneaux fixes sur votre toiture bac acier, vous devez integrer les accessoires de protection electrique essentiels :

Le parafoudre DC : installe au plus pres des panneaux, il protège votre installation contre les surtensions atmospheriques. Voir notre guide sur le parafoudre solaire.
Le sectionneur DC : obligatoire entre les panneaux et l’onduleur pour permettre la coupure d’urgence.
Le coffret string DC : centralise les connexions et integre les fusibles de protection.

Le choix du sectionnement adequat est egalement crucial pour eviter les pertes en ligne, surtout sur les longues distances entre la toiture et l’onduleur.

IV. Installation Pas a Pas d’une Fixation sur Bac Acier

Etape 1 : Reperage des Ondes

Identifiez les ondes porteuses (celles qui reposeront directement sur la charpente metallique) et positionnez vos crochets sur ces ondes uniquement. Un crochet installe sur une onde intermediaire (soutenue uniquement par la tole) offre une resistance insuffisante.

Etape 2 : Perçage et Pose des Crochets

Percez au centre de l’onde avec un forêt de diametre adapte a la vis (généralement 5 mm pour une vis 6,3 mm). Vissez la vis auto-foreuse avec sa rondelle EPDM jusqu’au couple de serrage nominal.

Etape 3 : Pose des Rails

Alignez les rails sur deux rangees de crochets minimum. Utilisez des equerres de liaison pour assembler les rails bout a bout si la longueur de toiture depasse 6 metres.

Etape 4 : Fixation des Panneaux

Positionnez les panneaux sur les rails et fixez-les avec les clips de maintien. Laissez un jeu de dilatation de 5 mm entre chaque panneau pour compenser la dilation thermique de l’aluminium.

V. Combien Coute une Fixation Bac Acier en 2026 ?

Le cout des accessoires de fixation pour bac acier se decompose ainsi :

Composant	Prix unitaire (€)	Quantite pour 6 panneaux
Crochet de fixation bac acier	8 - 15 €	12 a 18
Rail aluminium (6m)	25 - 40 €	2 a 3
Kit de mise a la terre	15 - 25 €	1
Vis auto-foreuses EPDM (boite de 50)	20 - 30 €	1 boite

Soit un cout total de 250 a 450 € pour la fixation de 6 panneaux (une installation typique de 3 kWc).

Sources

CSTB - Guide de pose des panneaux photovoltaiques sur toiture metallique : https://www.cstb.fr/
ADEME - Installation photovoltaique sur batiment industriel : https://www.ademe.fr/
NF EN 1991-1-4 - Actions du vent sur les constructions : https://www.afnor.org/

Vérifier la cohérence avant d’aller plus loin

Quand on travaille sur un sujet solaire, le bon réflexe n’est pas seulement de comparer des prix ou des puissances. Il faut d’abord vérifier si le projet est cohérent dans son ensemble. Une solution qui paraît attractive sur le papier peut devenir moyenne si elle est mal adaptée à la toiture, au climat, à la consommation réelle ou au niveau d’entretien que vous êtes prêt à assumer. C’est pour cela qu’il vaut mieux raisonner par usage concret: production quotidienne, sécurité, facilité de pose, compatibilité électrique et durabilité des composants.

Posez-vous toujours les mêmes questions avant de trancher. Est-ce que le matériel est dimensionné pour un besoin réel, ou pour une estimation trop optimiste ? Est-ce que l’installation restera simple à maintenir dans deux ans, quand il faudra peut-être remplacer un câble, un fusible, un régulateur ou une batterie ? Est-ce que les éléments choisis sont cohérents entre eux, ou est-ce qu’un composant trop faible va limiter toute la chaîne ? Ce type de vérification évite beaucoup d’erreurs coûteuses.

Point de contrôle	Ce qu’il faut regarder	Ce que cela change
Compatibilité	Tension, intensité, connectique, type d’onduleur	Évite les pertes, les pannes et les incompatibilités
Maintenance	Accès, remplacement, disponibilité des pièces	Réduit les interruptions et les coûts cachés
Sécurité	Protection, ventilation, fixation, normes	Améliore la durée de vie et limite les incidents

Une fois cette base posée, la décision devient beaucoup plus simple. Si le projet est fixe, il faut surtout vérifier le montage, la protection électrique et la tenue dans le temps. Si le projet est mobile ou nomade, la priorité devient l’autonomie, le poids, la compacité et la facilité de recharge. Si vous cherchez à valoriser un surplus, il faut au contraire penser pilotage, stockage et cohérence entre production et consommation. Le bon choix n’est donc pas celui qui affiche la plus grosse puissance, mais celui qui s’insère sans friction dans votre usage quotidien.

Pour approfondir la logique de dimensionnement, lisez aussi l’onduleur hybride, les câbles et connecteurs solaires et le choix d’un micro-onduleur. Ces trois repères couvrent déjà une grande partie des erreurs qu’on voit sur les installations mal préparées.

Si votre projet touche à la fixation, à la protection ou au pilotage du surplus, complétez ensuite avec la fixation et l’étanchéité de toiture, la protection contre les surtensions et le routeur solaire pour chauffe-eau. Vous aurez alors une vision beaucoup plus nette de ce qui est utile, de ce qui est optionnel et de ce qui est simplement gadget.
