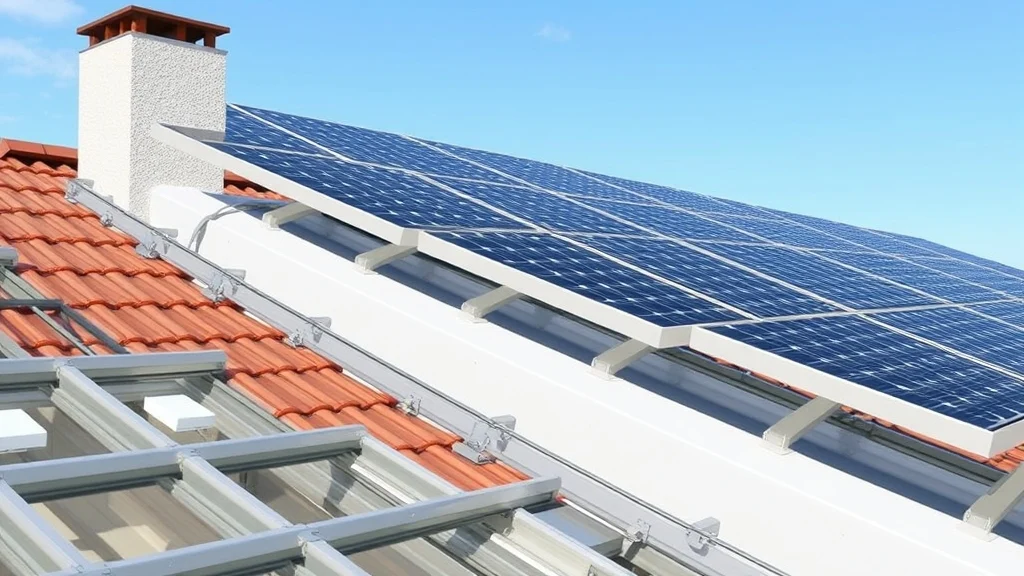

Kit fixation panneau solaire sur toiture : guide complet 2026 pour une installation étanche et durable

Installer des panneaux solaires sur votre toiture est un projet excitant, mais la fixation est la partie la plus critique de l’opération. Un mauvais choix de kit de montage peut entraîner des infiltrations d’eau, un arrachement par le vent ou une dégradation prématurée de votre toiture. En 2026, les solutions de fixation ont atteint un niveau de sophistication et de fiabilité remarquable.

Le kit de fixation pour panneaux solaires est bien plus qu’un simple tas de vis et de rails. C’est un système complet qui assure la tenue mécanique, l’étanchéité à long terme et la compatibilité avec tous les types de couverture. Ce guide technique vous accompagne dans le choix et l’installation de votre structure de montage.

---

I. Les différents types de fixation selon votre toiture

1. Toiture en tuile mécanique (tuile plate)

La tuile mécanique est le support le plus répandu en France. La solution standard repose sur des crochets de fixation en inox qui se glissent sous les tuiles et se vissent sur les chevrons. Les crochets sont disponibles en différentes hauteurs pour s’adapter à l’épaisseur de la tuile et du contre-latteau.

• Crochet universel réglable (hauteur 30-80 mm)
• Crochet à languette longue pour tuile à emboîtement étroit
• Plaque de répartition pour toiture fragile (répartit la charge sur plusieurs chevrons)

2. Toiture en tuile canal

Spécifique au sud de la France, la tuile canal nécessite des crochets courbes qui respectent la forme arrondie de la tuile. La fixation se fait sur la volige (planche support) ou directement sur la charpente visible dans les combles perdus. L’étanchéité est assurée par un joint EPDM qui épouse parfaitement la courbe de la tuile.

3. Toiture en bac acier

Les toitures industrielles et agricoles en bac acier utilisent des pinces de fixation (ou serre-joints) qui se fixent sur les nervures du bac sans percer la tôle. Avantage : aucune pénétration de l’étanchéité, installation rapide. La fixation par vissage traversant est aussi possible avec des vis autoforeuses et des rondelles d’étanchéité EPDM.

4. Toiture plate (terrasse)

Pour les toits plats, on utilise des systèmes de lestage (blocs de béton posés sur des bacs ou des supports en plastique) ou des fixations traversantes avec platine d’ancrage. Les systèmes de support à inclinaison réglable permettent d’optimiser l’angle des panneaux sur un toit plat pour maximiser le rendement.

---

II. Composants d’un kit de fixation standard

1. Rails de montage en aluminium

Les rails (profils en aluminium 6005-T6 anodisé ou traité anticorrosion) constituent la structure porteuse horizontale. Ils sont disponibles en longueurs de 2 à 6 mètres avec un profilé en T ou en C selon le fabricant. Points importants :

• Rail section 40x40 mm pour usage standard
• Rail section 50x60 mm pour zones ventées ou grandes portées
• Raccords de jonction avec jeu de dilatation thermique

2. Connecteurs et brides de serrage

Les panneaux se fixent sur les rails via des brides de serrage :

• Bride centrale : maintient le cadre de deux panneaux adjacents
• Bride d’extrémité : ferme le rang en bout de ligne
• Couple de serrage recommandé : 15 à 20 Nm (ne pas dépasser sous peine de déformer le cadre du panneau)

3. Solins d’étanchéité et accessoires

L’étanchéité est assurée par des solins en caoutchouc EPDM ou en plomb qui s’adaptent à la forme de la tuile. Chaque point de pénétration de la toiture (crochet, vis, boulon) doit être étanchéifié individuellement. Les fabricants comme K2 Systems proposent des solins universels réglables qui s’adaptent à tous les types de tuile.

---

III. Dimensionnement et calcul de charge

1. Charge permanente et charge climatique

Le kit de fixation doit supporter :

• Le poids des panneaux (12 à 20 kg par module de 2m²)
• Le poids de la structure (3 à 5 kg/m²)
• La charge de neige (45 à 180 kg/m² selon la région)
• La charge de vent (dépression pouvant atteindre 150 kg/m²)

Pour la France métropolitaine, les zones de vent et de neige sont définies dans les règles NV 65 (Neige et Vent) mises à jour régulièrement.

2. Nombre de points d’ancrage nécessaire

Règle empirique pour une toiture en tuile :

• 4 points d’ancrage par panneau pour une pente inférieure à 30 degrés
• 6 points d’ancrage par panneau pour une pente supérieure à 30 degrés
• 8 points d’ancrage en zone de vent 4 (littoral méditerranéen, Corse)

3. Distance entre les rails

Les fabricants préconisent une distance maximale entre rails de :

• 1000 mm pour panneaux standards (cadre aluminium 35mm)
• 1200 mm pour panneaux renforcés (cadre 40mm)
• 800 mm en zone neigeuse ou ventée

Ces valeurs sont impératives pour respecter la garantie des panneaux et la certification de la structure.

---

IV. Guide d’installation pas à pas

1. Préparation et marquage

Commencez par délimiter l’emplacement de vos panneaux au sol ou sur plan. Repérez les chevrons à l’aide d’un détecteur ou en mesurant depuis les rives de toit. Marquez l’emplacement de chaque crochet au feutre sur les tuiles. Vérifiez que l’espacement des crochets correspond à l’entre-axe de vos chevrons (généralement 450 ou 600 mm).

2. Pose des crochets et des rails

Retirez délicatement les tuiles à l’emplacement de chaque crochet. Vissez le crochet sur le chevron avec des vis inox 8x80 mm minimum (vis à bois spéciales toiture). Replacez la tuile en vérifiant qu’elle repose bien sur le joint d’étanchéité du crochet. Pour les systèmes de fixation au sol sans percer, le principe diffère mais les critères de charge restent les mêmes.

3. Fixation des panneaux

Une fois les rails installés et nivelés (vérifiez le niveau avec un niveau à bulle de 2 mètres minimum), positionnez les panneaux sur la structure. Serrez les brides centrales et d’extrémité au couple recommandé. N’oubliez pas le collage des connecteurs MC4 entre panneaux pour éviter tout micro-arc électrique.

4. Étanchéité et finition

Après la pose, vérifiez chaque point de pénétration : aucun jeu entre le solin et la tuile, pas de tuile fissurée ou cassée. Appliquez un cordon de mastic polyuréthane sur les solins si nécessaire. La zone sous les panneaux doit rester ventilée (espacement minimum de 5 cm entre le panneau et la tuile) pour éviter la surchauffe et prolonger la durée de vie de la couverture.

---

V. Entretien et durabilité

1. Inspection périodique de la structure

Une fois par an, et après chaque tempête, inspectez :

• Le serrage des brides (un desserrage anormal indique une dilatation excessive)
• L’état des joints d’étanchéité (fissuration, durcissement)
• La corrosion des fixations (priorité aux zones côtières)
• La présence de nids d’oiseaux ou de rongeurs sous les panneaux

2. Remplacement des joints et des solins

Les joints EPDM ont une durée de vie de 15 à 20 ans avant de montrer des signes de fatigue (craquelures). Le remplacement est simple : déposez le panneau concerné, retirez l’ancien solin et placez un neuf. Profitez-en pour nettoyer les panneaux et inspecter l’état du câblage.

3. Quand remplacer le kit de fixation complet ?

Un kit de fixation en aluminium et inox de qualité dure plus de 30 ans. Seuls les consommables (vis, rondelles d’étanchéité, joints) peuvent nécessiter un remplacement avant cette échéance. Si vous changez vos panneaux (par exemple pour passer à des modules plus puissants), vérifiez la compatibilité des fixations avec les nouvelles dimensions et le nouveau poids.

---

Sources

• K2 Systems - Guide toiture photovoltaïque résidentiel
• Schletter - Systèmes de fixation PV toiture
• Renusol - Kits fixation panneaux solaires
• CSTB - Avis technique fixation PV en toiture
