Diagnostic Panne Solaire : Quel Détecteur Utiliser pour Localiser Rapidement la Défaillance

L’indispensable : Le Multimètre Solaire pour le Diagnostic de Base

Le diagnostic d’une panne sur une installation photovoltaïque, qu’elle soit résidentielle ou professionnelle, commence invariablement par l’outil le plus fondamental et le plus polyvalent : le multimètre solaire. En 2026, avec la démocratisation des kits solaires et l’augmentation de la complexité des systèmes d’autoconsommation intégrant des batteries et des onduleurs hybrides, la maîtrise de cet appareil est non négociable pour tout installateur ou propriétaire averti souhaitant effectuer une première vérification. Un multimètre standard peut suffire pour des mesures de tension de base, mais les modèles spécifiquement conçus pour le solaire offrent des fonctionnalités cruciales pour isoler rapidement les problèmes. Ces appareils sont souvent équipés de protections contre les surtensions élevées typiques des chaînes de panneaux (strings) exposées au soleil, atteignant parfois 1000 V ou 1500 V selon la configuration du système.

L’objectif principal lors de l’utilisation du multimètre est de vérifier la continuité électrique et de mesurer la tension (Voltage) et le courant (Ampérage) à différents points névralgiques du système. Par exemple, si votre système d’autoconsommation affiche une chute de production anormale, la première étape consiste à mesurer la tension en circuit ouvert (Voc) de chaque string. Si un string affiche une tension significativement inférieure à la valeur nominale attendue (par exemple, 30 % de moins), cela indique un problème potentiel : une déconnexion, un panneau défectueux, ou une ombre persistante. Les données de 2025 montrent que près de 40 % des baisses de performance signalées par les propriétaires de systèmes de moins de 9 kWc étaient dues à des connexions desserrées ou corrodées, facilement identifiables par une mesure de résistance (Ohmmètre) ou une chute de tension inattendue.

Il est essentiel de se rappeler que les mesures doivent être prises en toute sécurité. Les professionnels utilisent des sondes de haute qualité, souvent CAT III ou CAT IV, adaptées aux tensions élevées. Pour ceux qui souhaitent approfondir leurs connaissances sur l’utilisation optimale de cet outil, un guide complet du multimètre solaire détaille les procédures de calibration et les meilleures pratiques pour interpréter les résultats. Un autre point clé est la vérification du courant de court-circuit (Isc) au niveau de la boîte de jonction. Une valeur Isc faible, alors que la Voc est bonne, pointe vers un problème lié à l’ensoleillement ou à une dégradation des cellules, tandis qu’une Voc faible avec un Isc normal suggère un problème de câblage en série. En 2026, avec l’intégration croissante des micro-onduleurs et des optimiseurs de puissance, le multimètre reste la pierre angulaire, mais il doit être complété par des vérifications logicielles de l’onduleur pour corréler les données physiques mesurées avec les performances rapportées.

Les Outils Avancés : Détecter les Défauts Invisibles avec la Thermographie et les Testeurs de String

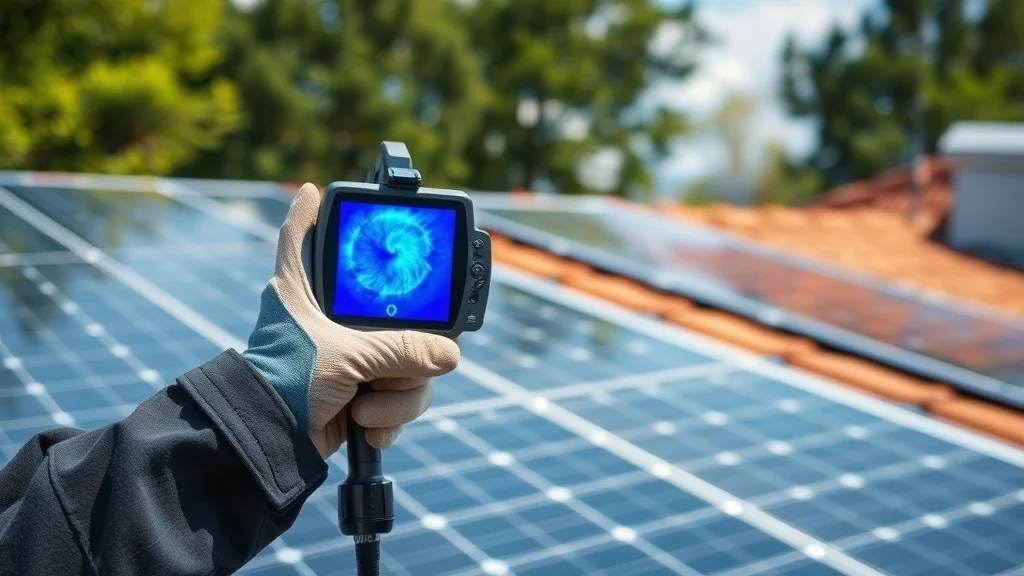

Si le multimètre permet d’identifier une défaillance électrique macroscopique (tension nulle ou très faible), il est incapable de localiser les défauts internes ou thermiques qui dégradent silencieusement la performance des panneaux solaires. C’est là qu’interviennent les outils de diagnostic avancés, notamment la caméra thermique infrarouge et les testeurs de string spécialisés. La thermographie est devenue un standard dans la maintenance préventive et corrective des parcs solaires de taille moyenne et grande, mais elle est de plus en plus accessible pour les installations résidentielles complexes.

Les défauts thermiques, tels que les “hot spots” (points chauds), sont souvent le signe précurseur d’une défaillance catastrophique ou d’une perte de rendement significative. Un hot spot résulte d’une cellule défectueuse ou d’un ombrage partiel persistant qui force les autres cellules à compenser, provoquant une surchauffe localisée. Des études menées en 2025 sur des parcs photovoltaïques de plus de 1 MWc ont révélé que 15 % des pertes de rendement non expliquées par la météo étaient directement attribuables à des défauts thermiques non détectés à temps. Une caméra thermique de qualité professionnelle permet de visualiser ces anomalies, dont la température peut dépasser de 20 à 40 degrés Celsius la température ambiante du panneau.

Parallèlement, les testeurs de string modernes (souvent appelés “IV curve tracers” portables) vont au-delà de la simple mesure de tension et de courant. Ils tracent la courbe Caractéristique Courant-Tension (IV) du string entier ou d’un panneau individuel. Cette courbe permet de déterminer avec précision la puissance maximale (Pmax), le facteur de remplissage (FF), et de comparer ces valeurs aux spécifications du fabricant. Si la courbe présente une “cassure” ou une pente anormale, cela signale des problèmes internes complexes comme des diodes de dérivation (bypass diodes) défaillantes ou une dégradation due à la délamination du panneau. Ces outils sont cruciaux pour anticiper et éviter les pannes avant qu’elles n’affectent sérieusement la production.

Voici un tableau comparatif des outils de détection avancée :

Outil de Diagnostic	Fonction Principale	Type de Défaut Détecté	Précision (Estimation 2026)
Caméra Thermique	Mesure des émissions de chaleur	Hot spots, défauts de connexion, délamination	Détection de différence de température > 5°C
Traceur de Courbe IV	Tracé de la courbe I-V	Dégradation des cellules, diodes de shunt, Pmax réelle	Mesure de Pmax avec une erreur < 3 %
Testeur d’Isolement (Mégohmmètre)	Vérification de la résistance d’isolement	Défauts d’isolation, humidité dans les boîtiers	Résistance minimale souvent fixée à 1 MΩ/V

L’utilisation combinée de ces technologies permet d’établir un diagnostic exhaustif, allant de la simple vérification de câblage à l’analyse fine de la performance des cellules elles-mêmes.

Quand Faut-il Faire Appel à un Diagnostic Professionnel ?

Bien que les propriétaires équipés puissent effectuer des vérifications de base avec un multimètre, il existe des seuils clairs où l’intervention d’un technicien certifié devient non seulement recommandée, mais impérative pour des raisons de sécurité, de garantie et de complexité technique. En 2026, les systèmes d’autoconsommation sont souvent couplés à des systèmes de gestion d’énergie intelligents (EMS) et des batteries lithium-ion, dont la manipulation requiert une expertise spécifique. Le seuil critique se situe généralement lorsque les mesures de base indiquent une anomalie persistante ou lorsque le défaut est suspecté d’être lié à l’onduleur ou au câblage haute tension.

Le premier indicateur nécessitant une expertise est la chute de production qui persiste malgré l’absence d’ombrage évident et des mesures de tension de string nominales. Si votre onduleur signale une erreur de communication ou un défaut de terre non résolu après un redémarrage, il est temps d’appeler. Les onduleurs, véritables cerveaux du système, gèrent la conversion DC/AC et la synchronisation avec le réseau. Leur diagnostic nécessite des outils spécifiques (souvent propriétaires au fabricant) et une compréhension approfondie des protocoles de communication (comme Modbus ou CAN bus). Tenter de réparer un onduleur sans formation peut annuler la garantie et, pire, exposer l’intervenant à des risques électriques graves, même après avoir coupé l’alimentation AC, car les condensateurs internes peuvent conserver des charges dangereuses.

De plus, les questions de sécurité sont primordiales. Les installations modernes, notamment celles visant l’autonomie énergétique, peuvent atteindre des tensions continues (DC) supérieures à 600 V. Toute intervention sur le câblage DC sans équipement de protection individuelle (EPI) adéquat et sans connaissance des procédures de consignation peut entraîner des accidents mortels. Les professionnels sont formés non seulement aux diagnostics électriques, mais aussi aux normes de prévention des risques d’incendie liés aux défauts d’arc électrique ou aux connexions mal serrées. Les assureurs exigent souvent que les diagnostics complexes soient réalisés par des entités certifiées pour maintenir la validité des polices.

Enfin, la garantie des équipements joue un rôle majeur. Si un panneau solaire, un optimiseur ou un onduleur est défectueux, la procédure de réclamation auprès du fabricant exige souvent un rapport de diagnostic officiel attestant de la cause de la panne. Ce rapport doit être produit par un professionnel qualifié, utilisant des équipements calibrés. En moyenne, les coûts d’un diagnostic professionnel complet (incluant thermographie et test de courbe IV) se situent entre 300 € et 600 € en 2026, un investissement minime comparé au coût d’un remplacement d’onduleur (souvent entre 1 500 € et 4 000 € pour un modèle hybride performant) ou aux pertes de production cumulées sur plusieurs mois. Faire appel à un expert garantit une résolution rapide, sécurisée et conforme aux exigences contractuelles.
