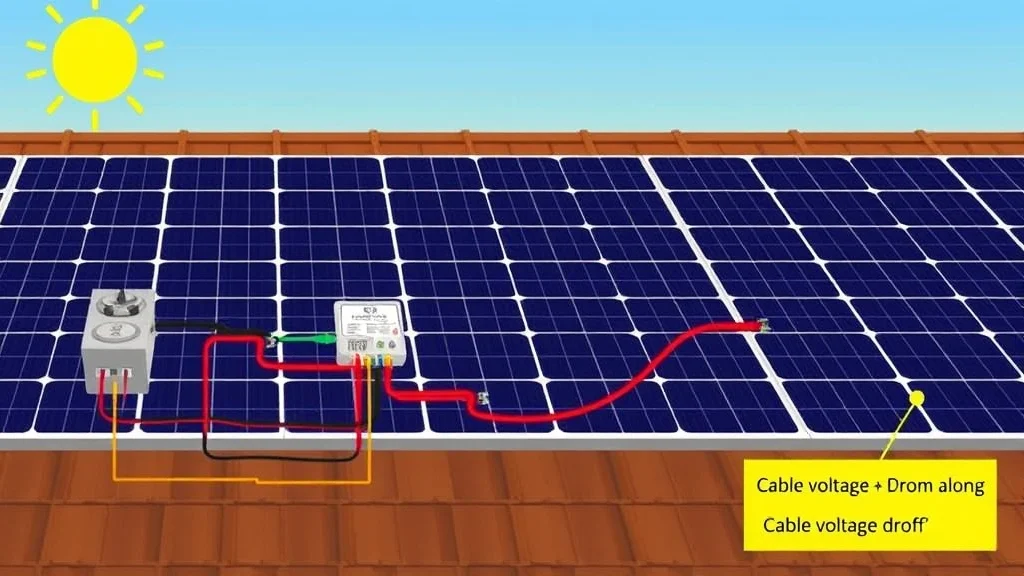

Optimiseur de puissance et pertes de câble : calculs pour éviter la sous-performance d’un kit solaire

1. Comprendre les pertes de câble et la chute de tension dans un kit solaire

Dans un kit solaire, la puissance “perçue” par l’onduleur n’est pas toujours égale à la puissance nominale des panneaux. Une partie est perdue avant même la conversion AC, principalement à cause des pertes Joule dans les câbles DC et, dans une moindre mesure, à cause de la résistance de contact (connecteurs, sertissages, jonctions). Le phénomène clé à comprendre est la chute de tension: plus le courant DC est élevé et plus la longueur de câble est grande, plus la tension au niveau de l’onduleur baisse. Or, sur un système photovoltaïque, la tension influence directement le point de fonctionnement (MPP) et donc la puissance extraite.

D’où viennent les pertes, concrètement ?

Les pertes Joule suivent une logique simple:

• Pertes (W) = I² × R
• R dépend de la résistivité du conducteur, de sa section (mm²) et de la longueur (m). Comme le courant est au carré, une augmentation du courant a un impact disproportionné.

Dans un kit solaire, les causes fréquentes sont:

• câbles DC trop fins (par exemple 2,5 mm² au lieu de 4 mm² sur une longue distance),
• longueurs sous-estimées (aller-retour non pris en compte, cheminement réel plus long que la distance “sur plan”),
• mauvais serrage ou connecteurs de qualité insuffisante,
• températures élevées (la résistance augmente avec la température, ce qui renforce les pertes).

Pourquoi la chute de tension peut réduire la performance ?

Si la tension au niveau de l’onduleur descend, l’installation peut se retrouver plus souvent en dehors de la zone optimale de fonctionnement. Sur un kit, cela se traduit par:

• une baisse de puissance instantanée,
• parfois une limitation si l’onduleur atteint des seuils de tension (selon modèle et plage MPPT),
• une sous-performance plus marquée en conditions où le courant est élevé (fort ensoleillement, température de module favorable, orientation optimisée).

Pour éviter ces erreurs, il faut traiter le sujet “câble et connecteurs” comme un élément de performance, pas seulement comme un accessoire. À ce titre, ce guide est utile: Section de câble et connecteurs MC4 : le guide technique pour éviter les pertes de puissance.

Exemple chiffré (ordre de grandeur)

Prenons un cas typique de kit avec courant DC de l’ordre de 10 A à 15 A (valeurs dépendantes des modules et de l’onduleur). Si la résistance totale DC (aller-retour) est de 0,5 ohm, les pertes Joule seraient:

• à 10 A: P = 10² × 0,5 = 50 W
• à 15 A: P = 15² × 0,5 = 112,5 W

Même si ces valeurs sont des ordres de grandeur, elles montrent pourquoi la section et la longueur comptent autant. Une différence de quelques dixièmes d’ohm peut représenter plusieurs dizaines de watts en plein soleil, donc une perte significative sur la durée.

Enfin, n’oublions pas que les connecteurs et la qualité de terminaison peuvent ajouter une résistance de contact. Dans la pratique, un sertissage correct et des connecteurs adaptés limitent ces pertes et sécurisent la tenue mécanique et électrique.

---

2. Méthode de calcul : section de câble, courant DC, longueur et impact sur la performance

Pour dimensionner correctement un kit solaire, il faut passer d’une intuition (“ça a l’air assez long”) à un calcul reproductible. L’objectif est double:

1. limiter la chute de tension pour ne pas dégrader le point de fonctionnement,
2. respecter les contraintes électriques et thermiques (échauffement, intensité admissible, compatibilité avec les normes et l’environnement).

Étape 1: identifier le courant DC à considérer

Le courant à utiliser dépend du câblage des modules et de la configuration MPPT. En pratique, on s’appuie sur les données constructeur:

• Isc (courant de court-circuit) et/ou
• Imp (courant au point de puissance maximale),
• et la configuration série/parallèle.

Règle de base pour le dimensionnement: on utilise souvent un courant de calcul lié à Imp ou à une valeur de référence de l’onduleur, en tenant compte des conditions de fonctionnement. L’idée est d’éviter de sous-dimensionner la section.

Étape 2: calculer la résistance du câble (aller-retour)

La chute de tension se calcule sur la résistance totale du trajet électrique. Pour un circuit DC, on considère généralement le trajet aller-retour (ou une méthode équivalente selon la façon dont on définit la longueur dans le calcul).

Formule simplifiée:

• R = ρ × L / S
• ΔV = I × R
• Pertes = I × ΔV (ou I² × R)

Où:

• ρ est la résistivité (dépend du matériau, typiquement cuivre),
• L est la longueur,
• S est la section (mm²),
• I est le courant (A).

Étape 3: choisir la section avec une limite de chute de tension

Il n’existe pas une seule “valeur universelle” valable pour tous les cas, car les exigences peuvent varier selon les recommandations techniques, la topologie et la plage MPPT. Mais en dimensionnement, on cherche généralement à maintenir une chute de tension faible pour préserver la puissance. Dans les kits, une chute de tension trop élevée peut se traduire par une baisse mesurable de la puissance extraite.

Pour aller plus loin sur les choix de câbles et les connecteurs, ce guide est particulièrement pertinent: Câble solaire photovoltaïque : guide des sections, normes et connecteurs 2026.

Exemple de calcul (méthode)

Supposons:

• courant DC de calcul I = 12 A
• longueur réelle aller-retour L = 40 m (par exemple 20 m de câble aller, et retour via la configuration considérée)
• câble cuivre S = 4 mm²
• résistivité et facteur de calcul donnent une résistance totale R de l’ordre de 0,18 ohm (valeur dépendante du type exact de câble et de la température)

Alors:

• ΔV = I × R = 12 × 0,18 = 2,16 V
• Pertes = I × ΔV = 12 × 2,16 = 25,9 W

Si vous passez à 2,5 mm², la résistance augmente (à section plus faible, résistance plus élevée). À la louche, la résistance peut augmenter d’environ 60% (car 4/2,5 = 1,6). Les pertes passeraient alors vers ~41 W dans les mêmes conditions. Sur une journée de fort ensoleillement, la différence cumulée peut devenir notable.

Tableau de lecture rapide (logique de dimensionnement)

Paramètre	Si vous augmentez…	Effet électrique	Conséquence pratique
Courant I	+10%	pertes +21% (I²)	baisse de puissance plus marquée
Longueur L	+10%	ΔV +10%	MPPT moins “au centre”
Section S	-1 taille	R augmente	échauffement et pertes accrues
Qualité connecteurs	baisse	R de contact ↑	pertes et risques de points chauds

Point important: ne pas confondre “courant admissible” et “pertes”

Un câble peut être “admissible” en intensité, mais trop faible en section pour limiter la chute de tension. Inversement, un câble très gros peut réduire les pertes, mais coûter plus cher et être plus difficile à poser. Le bon dimensionnement cherche l’équilibre.

Enfin, la configuration série/parallèle change le courant et la tension. C’est pour cela qu’il faut traiter la topologie comme un paramètre de calcul, pas comme un détail de montage. Le guide suivant aide à éviter des erreurs de câblage qui peuvent dégrader l’onduleur: Branchement panneau solaire en série ou parallèle : le guide pour ne pas griller votre onduleur.

---

3. Optimiseur de puissance : quand il aide, quand il ne suffit pas

Les optimisateurs de puissance (souvent appelés “power optimizers”) sont conçus pour améliorer l’extraction d’énergie lorsque les panneaux ne travaillent pas tous dans les mêmes conditions. Typiquement, ils sont utiles en cas de:

• ombrage partiel (chemin de cheminée, arbre, lucarne),
• différences d’orientation ou de vieillissement,
• pente de toiture avec zones d’ensoleillement hétérogènes,
• câblage complexe où les modules ne sont pas parfaitement homogènes.

Mais il est essentiel de comprendre une limite fondamentale: un optimiseur ne “répare” pas magiquement les pertes de câble DC. Il peut optimiser le point de fonctionnement au niveau du module, mais la chute de tension et les pertes Joule restent liées au chemin électrique entre la sortie optimisée et l’onduleur (et aux interconnexions).

Ce que l’optimiseur améliore réellement

Sur un système avec optimisateurs, chaque module (ou chaque chaîne selon architecture) peut être découplé électriquement. Cela permet:

• de réduire l’impact d’un panneau ombragé sur la chaîne,
• de mieux suivre le MPP de chaque module,
• d’obtenir une production plus stable quand l’ensoleillement varie.

Dans un scénario d’ombrage, la différence peut être spectaculaire. Par exemple, si un panneau est partiellement ombragé et que, sans optimiseur, il “limite” la chaîne, l’optimiseur peut maintenir une production plus proche du potentiel des autres panneaux.

Ce que l’optimiseur ne corrige pas

Les pertes de câble et la chute de tension sont des phénomènes physiques:

• Pertes Joule: liées à I²R
• ΔV: liée à I × R

Même si le MPP est mieux suivi au niveau module, si le courant et la résistance du trajet vers l’onduleur restent élevés, vous aurez toujours une baisse de puissance. En clair:

• l’optimiseur peut améliorer la production “théorique” des modules,
• mais il ne supprime pas les pertes dans les câbles DC.

Quand l’optimiseur est une bonne idée

L’optimiseur devient pertinent si vous avez au moins un des facteurs suivants:

1. ombrage fréquent (même léger mais récurrent),
2. toiture avec zones d’ensoleillement très différentes,
3. orientation mixte (par exemple une partie plein sud et une autre plein est),
4. besoin de maximiser la production annuelle malgré des contraintes d’implantation.

Quand l’optimiseur ne suffit pas (ou n’est pas prioritaire)

Si votre problème principal est:

• des câbles sous-dimensionnés,
• des longueurs importantes,
• une chute de tension qui sort de la plage optimale, alors la priorité est de corriger le dimensionnement des câbles et la qualité des connexions. Sinon, vous payez un dispositif plus cher alors que la performance est “mangée” par la ligne DC.

Exemple de décision pratique

Imaginons deux installations:

• Installation A: ombrage partiel régulier, câbles correctement dimensionnés (chute de tension faible).
• Installation B: ombrage quasi nul, mais câbles longs et section trop faible (chute de tension élevée).

Dans A, l’optimiseur peut apporter un gain net. Dans B, même avec optimiseur, la chute de tension et les pertes Joule continueront de réduire la puissance disponible. Le gain sera alors limité par le “goulot d’étranglement” électrique.

Recommandation de bon sens

Avant d’investir dans des optimisateurs, faites un diagnostic:

1. calcul de chute de tension sur le trajet DC,
2. vérification de la section et des connecteurs,
3. contrôle de la topologie série/parallèle,
4. seulement ensuite évaluation du bénéfice des optimisateurs si l’ombrage ou l’hétérogénéité des modules le justifie.

En SEO et en pratique terrain, c’est souvent la combinaison “câblage correct + optimisation si nécessaire” qui donne le meilleur ratio coût-performance.

---

4. Checklist de dimensionnement et erreurs fréquentes pour éviter la sous-performance

Pour éviter la sous-performance d’un kit solaire, il faut penser comme un installateur et comme un ingénieur: chaque détail de câblage, de configuration et de terminaison peut influencer la production. Voici une checklist opérationnelle, avec des erreurs fréquentes et des actions correctives. L’objectif est de réduire les pertes de câble, limiter la chute de tension et sécuriser le fonctionnement de l’onduleur.

Checklist de dimensionnement (à cocher avant commande et avant pose)

1. Données constructeur

• relever Imp, Vmp, Isc et les plages de tension MPPT de l’onduleur
• vérifier les limites de tension maximale (température, configuration série)

2. Topologie série/parallèle

• confirmer le nombre de modules en série par chaîne
• confirmer le nombre de chaînes et leur raccordement
• s’assurer que la configuration ne dépasse pas les seuils de l’onduleur
• relire le guide de câblage pour éviter des erreurs de branchement: Branchement panneau solaire en série ou parallèle : le guide pour ne pas griller votre onduleur

3. Calcul de chute de tension

• estimer la longueur réelle (cheminement, gaines, passages)
• calculer ΔV avec le courant de calcul retenu
• ajuster la section si ΔV est trop élevée

4. Choix des câbles et connecteurs

• utiliser des câbles photovoltaïques adaptés (tenue UV, température, isolation)
• choisir des connecteurs compatibles (MC4 ou équivalents certifiés)
• vérifier la qualité des sertissages et la compatibilité câble-connecteur
• consulter le guide technique: Section de câble et connecteurs MC4 : le guide technique pour éviter les pertes de puissance

5. Contrôle de la pose

• éviter les boucles serrées et les contraintes mécaniques sur les câbles
• protéger les câbles des frottements et des points de pincement
• vérifier la continuité et la polarité avant mise sous tension

6. Vérification finale

• comparer la puissance mesurée (application onduleur) aux attentes en conditions similaires
• surveiller les tendances sur 7 à 14 jours pour détecter un problème de câblage ou d’ombrage

Erreurs fréquentes qui causent une sous-performance

Voici les plus courantes, avec leurs symptômes typiques.

1. Longueur sous-estimée

• Erreur: prendre la distance “au plus court” au lieu de la longueur réelle.
• Symptôme: chute de tension plus forte que prévu, production inférieure surtout en milieu de journée.
• Correction: mesurer le chemin réel et recalculer ΔV.

2. Section trop faible

• Erreur: choisir une section “au feeling” ou uniquement sur l’intensité admissible.
• Symptôme: pertes Joule élevées, échauffement local possible, baisse de puissance.
• Correction: recalculer avec la formule ΔV = I × R et ajuster la section.

3. Connecteurs mal sertis ou incompatibles

• Erreur: connecteurs non adaptés au câble, sertissage insuffisant.
• Symptôme: résistance de contact, points chauds, parfois erreurs de fonctionnement.
• Correction: utiliser des connecteurs compatibles et contrôler le sertissage.

4. Mauvaise configuration série/parallèle

• Erreur: confondre tension et courant, ou dépasser les plages MPPT.
• Symptôme: l’onduleur limite la puissance ou ne suit pas correctement le MPP.
• Correction: vérifier la configuration et relire les règles de branchement.

5. Optimiseur installé sans traiter le câblage

• Erreur: croire que l’optimiseur “compense” une chute de tension excessive.
• Symptôme: gain partiel, mais production toujours en dessous des attentes.
• Correction: d’abord corriger la section et la longueur, puis évaluer l’intérêt des optimisateurs.

Exemple de diagnostic rapide après installation

Si vous observez une sous-performance, procédez ainsi:

1. comparer la production à une journée de référence (même saison, similarité météo),
2. vérifier les logs de l’onduleur (tension DC, courant, états MPPT),
3. inspecter visuellement les câbles et connecteurs,
4. recalculer la chute de tension avec la longueur réelle,
5. seulement ensuite envisager des optimisations supplémentaires (optimiseurs, reconfiguration).

Tableau “cause probable” vers “action”

Symptôme	Cause probable	Action prioritaire
Puissance plus basse que prévu en plein soleil	chute de tension élevée	recalcul ΔV, augmenter section
Variations importantes avec ombrage léger	chaîne non optimisée	envisager optimiseur si ombrage
Échauffement local ou odeur suspecte	connecteur mal serti	remplacer et re-sertir
MPPT instable ou limitations	configuration série/parallèle inadaptée	corriger câblage selon plages onduleur

En appliquant cette checklist, vous réduisez fortement le risque de sous-performance liée aux pertes de câble. Et surtout, vous prenez des décisions basées sur des calculs, pas sur des suppositions. Pour le choix des câbles et la cohérence connecteurs, gardez en tête le guide dédié: Câble solaire photovoltaïque : guide des sections, normes et connecteurs 2026.
