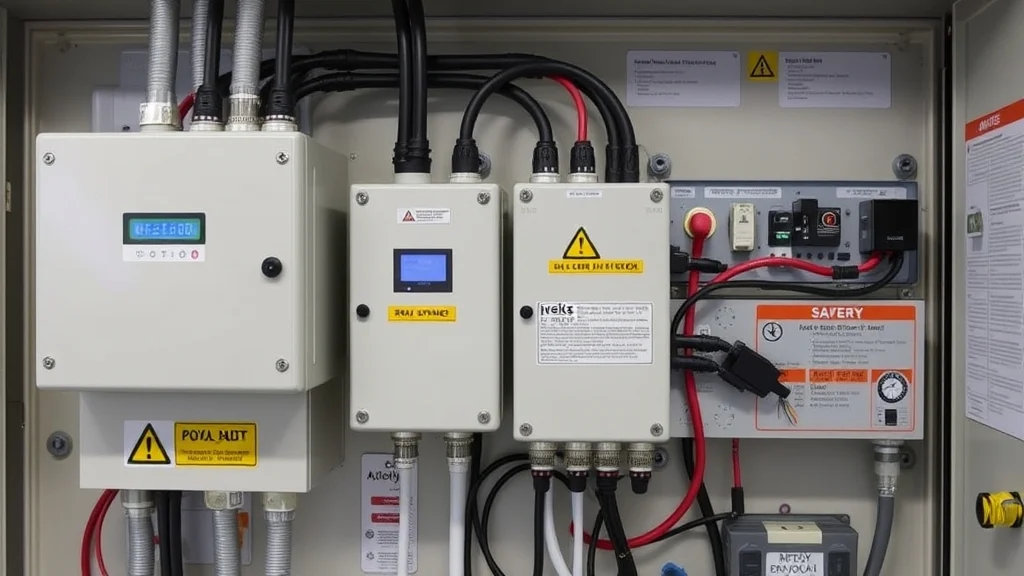

Boîtier de dérivation DC solaire : quand l’utiliser et pourquoi pour fiabiliser vos strings

Boîtier de dérivation DC solaire vs raccordement PV direct : comprendre le rôle sur un string solaire

Dans une installation photovoltaïque en autoconsommation, le “cœur” électrique côté courant continu (DC) est souvent le string solaire: une chaîne de panneaux câblés en série, dont la tension et le courant varient selon l’ensoleillement, la température et l’ombrage. Le boîtier de dérivation DC solaire (aussi appelé boîtier de dérivation de string ou boîtier de jonction DC selon les fabricants) intervient pour gérer proprement les dérivations et les points de connexion entre sections de string, tout en améliorant la fiabilité et la sécurité de l’ensemble.

Face à un raccordement PV direct, où l’on relie simplement les panneaux et les câbles DC sans “point de dérivation” dédié, le boîtier apporte trois bénéfices majeurs. D’abord, il structure le câblage: au lieu de multiplier les connexions en plein parcours, on regroupe les jonctions dans un équipement prévu pour l’environnement DC (température, UV, humidité, contraintes mécaniques). Ensuite, il facilite la maintenance et le diagnostic: un boîtier bien conçu permet d’identifier plus facilement une zone de string, de contrôler les connexions et de réduire le temps d’intervention. Enfin, il prépare l’installation à l’intégration de protections DC (fusibles, sectionneurs, parafoudre DC, dispositifs de coupure), ce qui est particulièrement utile quand on doit respecter des exigences de sécurité renforcées.

Concrètement, un boîtier de dérivation DC est utile quand vous avez des configurations où le string n’est pas “linéaire” dans sa logique de câblage. Par exemple:

• Vous souhaitez regrouper plusieurs branches de panneaux (ou plusieurs rangées) avant d’aboutir à l’onduleur.
• Vous devez compenser des longueurs de câbles différentes entre zones de toiture.
• Vous voulez intégrer des protections et des points de test à un endroit accessible.

À l’inverse, un raccordement PV direct peut fonctionner dans des cas simples, mais il devient vite moins robuste dès que le câblage s’allonge, que les connexions se multiplient ou que l’on doit gérer des contraintes d’accessibilité. En 2025-2026, les installateurs privilégient de plus en plus une approche “modulaire” côté DC: on regroupe, on protège, puis on raccorde à l’onduleur. Cela réduit les risques liés aux connexions dispersées et améliore la conformité opérationnelle.

Pour choisir et installer correctement ce type de boîtier en autoconsommation, vous pouvez aussi consulter ce guide: Boîtier de dérivation DC solaire : comment choisir et installer en autoconsommation. Il complète la logique “string” par des critères pratiques (compatibilité tension, indices de protection, choix des composants et méthode de câblage).

Enfin, retenez une idée clé: sur un string solaire, la dérivation n’est pas seulement un “raccord”. C’est un point d’interface électrique et mécanique qui conditionne la tenue dans le temps, la sécurité DC et la capacité à intégrer des protections adaptées, notamment en présence d’ombrage partiel ou de variations rapides d’irradiation.

Quand utiliser un boîtier de dérivation DC : situations typiques pour fiabiliser l’installation

Le boîtier de dérivation DC solaire n’est pas obligatoire dans toutes les installations, mais il devient très pertinent dès que votre configuration augmente la complexité du câblage DC ou la probabilité de défauts de connexion. En pratique, les installateurs le recommandent souvent pour fiabiliser l’installation, réduire les interventions et mieux gérer les risques liés aux contraintes DC (arc électrique, échauffement local, vieillissement des connecteurs, humidité).

Voici des situations typiques où l’usage d’un boîtier de dérivation DC est particulièrement justifié.

1. Ombrage partiel et hétérogénéité de rangées Même en autoconsommation, l’ombrage peut être intermittent: cheminée, lucarnes, arbres, ou ombres portées en fin de journée. Si votre string regroupe des panneaux exposés différemment, la dérivation peut aider à organiser le câblage par zones, afin de limiter l’impact d’un sous-ensemble moins performant. Exemple concret: sur une toiture en L, une aile reçoit plus de soleil le matin, l’autre l’après-midi. Un regroupement structuré via boîtier permet de mieux “segmenter” la logique de connexion, et donc de faciliter l’intégration de protections et de contrôles.

2. Longueurs de câbles DC et contraintes mécaniques Plus les câbles DC sont longs, plus les contraintes mécaniques et les risques de mauvais serrage ou de micro-mouvements augmentent. Un boîtier de dérivation permet de centraliser les jonctions à un endroit protégé, plutôt que de multiplier des raccords répartis. En 2025-2026, on observe une tendance à réduire les “points de connexion” dispersés, car ce sont souvent eux qui concentrent les défauts (mauvais couple de serrage, oxydation locale, pénétration d’humidité).

3. Besoin d’intégrer des protections DC à un point accessible Dans de nombreuses installations, on souhaite ajouter:

• des fusibles DC pour protéger les branches,
• un sectionnement,
• et surtout une protection contre les surtensions (parafoudre DC) adaptée au string.

Le boîtier devient alors le support logique pour intégrer ces éléments. C’est particulièrement vrai quand l’onduleur est éloigné de la zone de toiture, ou quand le cheminement des câbles impose un accès technique plus simple à un “nœud” de distribution.

4. Mise en conformité et maintenance Un boîtier de dérivation DC bien choisi améliore la maintenabilité. Par exemple, lors d’un contrôle périodique, l’installateur peut vérifier visuellement l’état des connexions, accéder aux composants de protection et documenter le câblage. Cela réduit le temps de diagnostic en cas de baisse de production. Même si les performances exactes dépendent du site, on peut raisonner en termes de réduction de temps d’intervention: un point de contrôle centralisé est généralement plus rapide à inspecter que plusieurs connexions dispersées.

5. Configurations “multi-branches” vers un même onduleur Si vous avez plusieurs rangées de panneaux qui aboutissent à un même MPPT (ou à des entrées distinctes selon l’onduleur), le boîtier peut servir de point de regroupement. Cela permet de mieux gérer les correspondances entre tension/courant et d’éviter des raccordements “improvisés”.

Pour aller plus loin sur la logique de protection au niveau string, ce lien est utile: Coffret de String DC Solaire : guide des boîtiers de protection 2026. Il détaille comment ces coffrets s’articulent avec les dérivations et les protections, notamment quand plusieurs strings ou branches coexistent.

Enfin, un point important: l’usage d’un boîtier de dérivation DC ne remplace pas les règles de dimensionnement. Il complète le dimensionnement en rendant le câblage plus “tenable” dans le temps. En mai 2026, les bonnes pratiques consistent à documenter le schéma DC, à utiliser des composants compatibles (tension nominale, courant admissible, indice de protection), et à prévoir un accès sûr aux éléments de coupure et de protection.

Comment choisir et intégrer le boîtier de dérivation DC : raccordement, protections et bonnes pratiques 2026

Choisir un boîtier de dérivation DC solaire, ce n’est pas seulement regarder la compatibilité “physique” (taille, fixation). En 2026, la sélection doit être électrique, mécanique et opérationnelle. L’objectif est double: garantir la sécurité DC et assurer la performance dans le temps, y compris en présence de variations d’irradiation et de contraintes climatiques.

1. Critères électriques indispensables Avant d’acheter, vérifiez au minimum:

• Tension maximale admissible (Umax) du boîtier et des composants internes.
• Courant admissible (In) et tenue au courant de défaut si applicable.
• Compatibilité avec le type de string (tension à froid, tension à température basse, configuration série).
• Compatibilité avec les protections prévues (fusibles DC, parafoudre DC, sectionneur).

Exemple concret: si votre string fonctionne à une tension élevée en conditions froides, un boîtier sous-dimensionné peut vieillir plus vite ou ne pas garantir la tenue aux contraintes. Les fabricants indiquent généralement des valeurs de tension et de courant à respecter. En pratique, l’installateur dimensionne aussi les câbles DC (section, type, température admissible) pour que l’ensemble forme un système cohérent.

2. Indice de protection (IP) et environnement de toiture Le boîtier doit être adapté à l’extérieur. Les indices IP (par exemple IP65 ou IP66 selon les modèles) indiquent la résistance à la poussière et à l’eau. En 2025-2026, on recommande de privilégier des boîtiers conçus pour l’environnement DC extérieur, avec presse-étoupes et entrées de câbles compatibles. Un boîtier “correct” mais mal étanchéifié peut conduire à des infiltrations, puis à des problèmes de corrosion au niveau des connexions.

3. Raccordement: méthode et qualité des connexions Les bonnes pratiques de raccordement sont souvent ce qui fait la différence entre une installation durable et une installation qui nécessite des reprises. À appliquer systématiquement:

• Utiliser des connecteurs et câbles certifiés pour le photovoltaïque (compatibilité DC).
• Respecter le couple de serrage recommandé par le fabricant des bornes.
• Éviter les contraintes mécaniques sur les conducteurs (pas de traction sur les bornes).
• Prévoir un cheminement qui limite les boucles et les frottements.

Vous pouvez aussi structurer votre installation avec une logique de “nœud” accessible. Par exemple, placer le boîtier dans une zone protégée et accessible depuis une trappe ou un chemin de maintenance.

4. Intégration des protections: parafoudre DC et coordination La protection contre les surtensions est un point critique, car les surtensions transitoires peuvent endommager les équipements DC. Pour une protection adaptée au string, l’intégration d’un parafoudre DC doit être cohérente avec le boîtier et le schéma de câblage.

À ce sujet, ce guide est directement pertinent: Parafoudre DC pour string photovoltaïque : choisir la protection surtension. Il aide à sélectionner une protection compatible avec les caractéristiques du système et à éviter les erreurs de coordination.

En pratique, l’intégration se fait souvent ainsi:

• Le boîtier sert de support de distribution et de connexion.
• Le parafoudre DC est raccordé selon le schéma du fabricant et les règles de l’installation (mise à la terre, chemin de câbles, longueur).
• On vérifie la coordination avec les fusibles DC ou autres dispositifs de coupure, afin d’éviter qu’un défaut ne se propage.

5. Bonnes pratiques 2026: documentation et contrôle Les installations performantes en 2025-2026 sont celles qui sont documentées. Concrètement:

• Conservez les fiches techniques des boîtiers, parafoudres, fusibles et connecteurs.
• Notez les paramètres de dimensionnement (tension, courant, sections de câbles).
• Réalisez un contrôle visuel et électrique à la mise en service (continuité, serrages, conformité du câblage).

Tableau de décision simplifié (exemple de critères)

Situation	Pourquoi un boîtier de dérivation DC	Points à vérifier
Toiture en plusieurs ailes	Regrouper et structurer les branches	Compatibilité tension, IP, accessibilité
Longs parcours DC	Réduire les connexions dispersées	Cheminement, absence de traction, serrage
Besoin de parafoudre DC	Intégrer protection au bon endroit	Coordination, mise à la terre, longueurs
Maintenance future	Centraliser les points de contrôle	Repérage, documentation, accès sécurisé

Enfin, un conseil opérationnel: si vous hésitez entre “raccordement PV direct” et “boîtier”, raisonnez en termes de risque et de maintenabilité. Un boîtier bien choisi réduit la dispersion des connexions, facilite l’intégration de protections et améliore la capacité à diagnostiquer une baisse de production. À l’échelle d’une installation d’autoconsommation, ce sont des gains concrets: moins de reprises, moins de temps de diagnostic, et une meilleure robustesse face aux contraintes réelles du terrain.

Si vous souhaitez aller plus loin sur l’architecture globale côté DC (strings, coffrets, protections), vous pouvez combiner les lectures: Boîtier de dérivation DC solaire : comment choisir et installer en autoconsommation et Coffret de String DC Solaire : guide des boîtiers de protection 2026. Vous aurez alors une vision cohérente, de la dérivation jusqu à la protection, pour concevoir une installation photovoltaïque fiable en 2026.
