Quelle est la différence entre un convertisseur pur sinus et un convertisseur à onde modifiée ?

Le convertisseur pur sinus produit un courant alternatif identique à celui du réseau EDF, compatible avec tous les appareils (y compris les pompes, compresseurs, chargeurs d'ordinateur, équipements médicaux). Le convertisseur à onde modifiée (ou quasi-sinus) produit un signal en créneaux, acceptable pour les résistances chauffantes et les lampes, mais peut endommager les appareils électroniques sensibles. Pour une installation solaire destinée à alimenter des appareils variés, le pur sinus est fortement recommandé.

Comment dimensionner la puissance d'un convertisseur solaire ?

Additionnez la puissance de tous les appareils que vous souhaitez faire fonctionner simultanément, puis ajoutez une marge de sécurité de 30%. Un frigo (150W) + TV (100W) + box internet (20W) + quelques LED (30W) = 300W, soit un convertisseur de 400W minimum. Si vous prévoyez un micro-ondes (1000W), un aspirateur (800W) ou une machine à café (1200W), prévoyez un convertisseur de 2000 à 3000W. N'oubliez pas que le démarrage des moteurs (frigo, pompe) peut tripler la consommation instantanée.

Quel est le rendement typique d'un convertisseur solaire ?

Les convertisseurs modernes atteignent un rendement de 85 à 95% selon la charge. Les meilleurs modèles (Vicron, Studer, Schneider) affichent 93-96% à charge nominale. En dessous de 10% de charge, le rendement chute à 60-70% : inutile de brancher un convertisseur de 3000W pour alimenter une LED de 5W. Le rendement se dégrade aussi avec la température : au-delà de 40°C, comptez 1 à 2% de perte supplémentaire par tranche de 10°C.

Un convertisseur solaire consomme-t-il de l'énergie quand il est allumé mais sans charge ?

Oui, c'est la consommation à vide (ou consommation fantôme). Elle varie de 5W pour un petit convertisseur 300W à 40W pour un modèle 3000W. Sur 24h, un convertisseur de 2000W laissé allumé sans charge consomme 15 à 25Ah de votre batterie 12V. Il est donc conseillé d'installer une télécommande de veille ou un interrupteur automatique pour couper le convertisseur quand aucun appareil n'est branché.

Puis-je brancher un convertisseur directement sur une batterie solaire ?

Oui, mais avec précautions. Le câble entre la batterie et le convertisseur doit être de section suffisante (25 mm² pour un convertisseur de 1000W, 50 mm² pour 3000W) et le plus court possible. Installez un fusible ou un disjoncteur DC à moins de 30 cm de la batterie. Ne dépassez pas la puissance maximale du convertisseur : la plupart des modèles tolèrent une surcharge de 10-20% pendant quelques secondes, mais une surcharge prolongée déclenche la protection thermique.

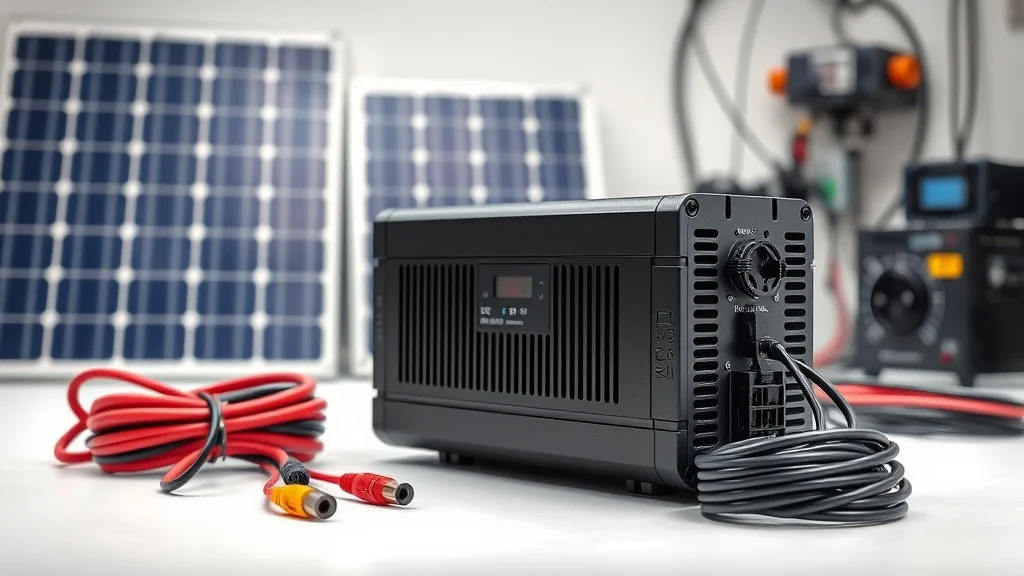

Convertisseur Tension Solaire 12v 230v Guide Choix

Entre la batterie 12V de votre installation solaire et vos appareils 230V, il y a un maillon essentiel trop souvent négligé : le convertisseur de tension. Souvent appelé “transfo” ou “onduleur 12V/230V”, cet appareil discrèt posé dans un coin du garage ou du coffre de camping-car détermine en réalité l’efficacité de toute votre installation.

Mal choisi, il fait grésiller vos appareils, consomme 30% de votre batterie en pure perte ou grille votre électronique sensible. Bien choisi, il transforme votre installation en source d’énergie fiable et performante.

I. Convertisseur, Onduleur, Transfo : de quoi Parle-t-on ?

1.1. Les Différents Noms pour un Même Appareil

Le convertisseur de tension 12V/230V (aussi appelé onduleur, transfo ou inverter) convertit le courant continu (DC) de votre batterie en courant alternatif (AC) compatible avec le réseau domestique.

Il ne faut pas le confondre avec :

L’onduleur solaire qui convertit le courant continu des panneaux en courant alternatif pour l’injection réseau
Le régulateur MPPT qui optimise la charge de la batterie depuis les panneaux
Le chargeur qui fait l’inverse (230V AC → 12V DC)

1.2. Pourquoi en Avoir Besoin ?

Dans une installation solaire autonome ou en autoconsommation, la quasi-totalité des appareils ménagers fonctionnent en 230V :

Électroménager (frigo, machine à café, micro-ondes, aspirateur)
Électronique (TV, box internet, ordinateur, chargeurs)
Outillage (perceuse, scie circulaire, compresseur)
Pompe de piscine ou de jardin

Sans convertisseur, votre batterie lithium LiFePO4 ne peut alimenter que des appareils en 12V (éclairage LED, pompe à eau 12V).

II. Pur Sinus vs Onde Modifiée : le Choix Décisif

2.1. Convertisseur Pur Sinus

Le convertisseur pur sinus reproduit exactement la forme d’onde du réseau EDF :

Compatibilité universelle : tous les appareils fonctionnent, sans exception
Moins de bruit : pas de ronflement dans les haut-parleurs, pas de scintillement des LED
Meilleur rendement : les appareils à moteur (frigo, pompe) chauffent moins
Prix : 1,5 à 3 fois plus cher qu’un modèle à onde modifiée

2.2. Convertisseur à Onde Modifiée (Quasi-Sinus)

Solution économique pour les usages simples :

Compatible avec les résistances chauffantes, lampes, chargeurs simples
Incompatible avec : moteurs à induction, appareils médicaux, alimentations à découpage modernes, pompes de piscine
Peut réduire la durée de vie des appareils connectés en permanence

Règle simple : si l’appareil coûte plus cher que la différence de prix entre les deux convertisseurs, prenez le pur sinus.

III. Dimensionnement et Calcul de Puissance

3.1. La Règle des 30% de Marge

Le dimensionnement d’un convertisseur suit une règle simple :

Listez tous les appareils que vous utiliserez simultanément
Additionnez leur puissance en watts
Ajoutez 30% de marge de sécurité
Arrondissez à la puissance standard supérieure

Usage	Puissance typique	Convertisseur recommandé
Usage léger (LED, routeur, recharge)	200W	300W pur sinus
Camping-car standard (frigo, TV, chargeurs)	500W	800W pur sinus
Maison autonome (électroménager)	1500W	2000W pur sinus
Gros électroménager + pompe	2500W	3000W pur sinus

3.2. Attention aux Pics de Démarrage

Certains appareils (frigo, pompe, climatiseur) consomment 3 à 5 fois leur puissance nominale au démarrage pendant 0,1 à 2 secondes :

Frigo 150W : pic à 600-900W au démarrage du compresseur
Pompe de piscine 500W : pic à 2000W
Climatiseur 800W : pic à 3000W

Un convertisseur de qualité supporte les surcharges temporaires (généralement 2x la puissance nominale pendant quelques secondes). Vérifiez cette spécification dans la fiche technique.

IV. Installation et Raccordement

4.1. Section de Câble

Le convertisseur 12V tire des courants très élevés côté batterie :

Convertisseur 1000W : 83A en 12V → câble 25 mm² minimum
Convertisseur 2000W : 166A → câble 50 mm² minimum
Convertisseur 3000W : 250A → câble 70 mm² minimum

La distance entre la batterie et le convertisseur doit être la plus courte possible. Chaque mètre de câble ajoute des pertes. Placez le convertisseur à moins d’1 mètre de la batterie.

4.2. Protection Fusible / Disjoncteur

Installez un disjoncteur DC ou un porte-fusible à moins de 30 cm de la batterie, côté positif :

Calibre : puissance convertisseur / 12V × 1,25 (marge)
Exemple : 2000W / 12V × 1,25 = 208A → fusible 200A ou disjoncteur 200A

4.3. Ventilation

Le convertisseur dissipe 5 à 15% de la puissance sous forme de chaleur :

Un convertisseur 2000W à 90% de rendement dissipe 200W de chaleur
Installez-le dans un endroit ventilé, pas dans un caisson fermé
Les modèles avec ventilateur sont bruyants (30-40 dB) mais plus compacts

V. Convertisseurs et Stockage Solaire

5.1. Convertisseur-Chargeur (Hybride)

Pour une installation fixe, le convertisseur-chargeur combine trois fonctions :

Convertisseur 12V/230V (batterie vers appareils)
Chargeur 230V/12V (réseau ou groupe vers batterie, en backup)
Transfert automatique (bypass) quand le secteur est disponible

Ce type d’appareil est idéal pour une station électrique portable ou un kit solaire complet.

5.2. Convertisseur avec Fonction Veille

Pour éviter la consommation fantôme, choisissez un modèle avec :

Veille automatique : le convertisseur s’éteint si aucun appareil n’est détecté
Télécommande filaire : pour l’éteindre depuis votre tableau de bord
Commande marche/arrêt à distance : pratique dans un camping-car où le convertisseur est installé dans un coffre inaccessible

VI. Conclusion : le Coeur de Votre Autonomie

Le convertisseur de tension 12V/230V est l’organe de distribution de votre installation solaire autonome. Trop souvent considéré comme un simple accessoire, il mérite une attention particulière au moment du choix.

Un investissement de 150€ à 600€ dans un bon convertisseur pur sinus de marque reconnue (Victron, Studer, Schneider, Ective) vous garantit des années de service sans problème, tandis qu’un modèle bas de gamme peut griller vos appareils ou lâcher en pleine utilisation.

Pour un usage camping-car, nomade ou comme backup domestique, le pur sinus est désormais le standard minimum. Votre installation le mérite.

Vérifier la cohérence avant d’aller plus loin

Quand on travaille sur un sujet solaire, le bon réflexe n’est pas seulement de comparer des prix ou des puissances. Il faut d’abord vérifier si le projet est cohérent dans son ensemble. Une solution qui paraît attractive sur le papier peut devenir moyenne si elle est mal adaptée à la toiture, au climat, à la consommation réelle ou au niveau d’entretien que vous êtes prêt à assumer. C’est pour cela qu’il vaut mieux raisonner par usage concret: production quotidienne, sécurité, facilité de pose, compatibilité électrique et durabilité des composants.

Posez-vous toujours les mêmes questions avant de trancher. Est-ce que le matériel est dimensionné pour un besoin réel, ou pour une estimation trop optimiste ? Est-ce que l’installation restera simple à maintenir dans deux ans, quand il faudra peut-être remplacer un câble, un fusible, un régulateur ou une batterie ? Est-ce que les éléments choisis sont cohérents entre eux, ou est-ce qu’un composant trop faible va limiter toute la chaîne ? Ce type de vérification évite beaucoup d’erreurs coûteuses.

Point de contrôle	Ce qu’il faut regarder	Ce que cela change
Compatibilité	Tension, intensité, connectique, type d’onduleur	Évite les pertes, les pannes et les incompatibilités
Maintenance	Accès, remplacement, disponibilité des pièces	Réduit les interruptions et les coûts cachés
Sécurité	Protection, ventilation, fixation, normes	Améliore la durée de vie et limite les incidents

Une fois cette base posée, la décision devient beaucoup plus simple. Si le projet est fixe, il faut surtout vérifier le montage, la protection électrique et la tenue dans le temps. Si le projet est mobile ou nomade, la priorité devient l’autonomie, le poids, la compacité et la facilité de recharge. Si vous cherchez à valoriser un surplus, il faut au contraire penser pilotage, stockage et cohérence entre production et consommation. Le bon choix n’est donc pas celui qui affiche la plus grosse puissance, mais celui qui s’insère sans friction dans votre usage quotidien.

Pour approfondir la logique de dimensionnement, lisez aussi la sécurité incendie solaire, la maintenance et l’optimisation du rendement et le régulateur de charge MPPT. Ces trois repères couvrent déjà une grande partie des erreurs qu’on voit sur les installations mal préparées.

Si votre projet touche à la fixation, à la protection ou au pilotage du surplus, complétez ensuite avec la fixation et l’étanchéité de toiture, la protection contre les surtensions et le routeur solaire pour chauffe-eau. Vous aurez alors une vision beaucoup plus nette de ce qui est utile, de ce qui est optionnel et de ce qui est simplement gadget.
