Quelle est la difference entre un disjoncteur DC et un sectionneur DC ?

Le sectionneur est un appareil de coupure manuelle qui isole electriquement une installation pour permettre la maintenance. Il n'offre aucune protection contre les surintensites. Le disjoncteur combine les deux fonctions : coupure visible + protection contre les courts-circuits et les surcharges. En installation photovoltaique, le sectionneur est obligatoire en sortie de strings, et le disjoncteur est recommande en aval de l'onduleur.

Pourquoi les disjoncteurs AC standards ne conviennent-ils pas au circuit DC des panneaux ?

Le courant continu ne passe pas par zero naturellement comme le courant alternatif. Lorsqu'un disjoncteur AC ouvre ses contacts, l'arc electrique en DC s'entretient, brule les contacts et peut provoquer un incendie. Les disjoncteurs DC sont equipes de chambres de coupure speciales (aimants permanents ou soufflerie magnetique) qui etirent et refroidissent l'arc DC jusqu'a son extinction.

Quelle est la regle de dimensionnement d'un disjoncteur DC pour panneaux solaires ?

Le calibre du disjoncteur DC se calcule ainsi : In = Isc_total × 1,25 × 1,25. Le premier coefficient 1,25 est la marge de securite ; le second 1,25 est le coefficient de temperature (les panneaux produisent plus quand il fait froid). Pour 2 strings de 10A Isc, le courant total est 20A × 1,25 × 1,25 = 31,25A, soit un disjoncteur de 32A. La tension de service doit etre au moins egale a la tension en circuit ouvert (Voc_total) du champ PV.

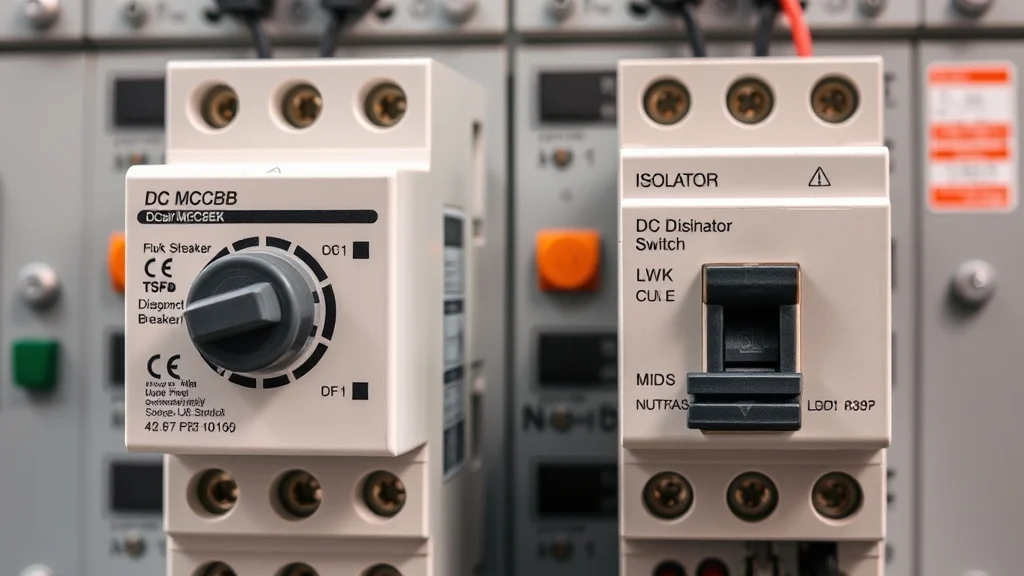

Disjoncteur et Sectionneur DC Solaire : Guide des Protections Electriques 2026

La securite electrique d’une installation photovoltaique repose sur des composants de coupure et de protection proportionnes aux specificites du courant continu. Contrairement au secteur alternatif 230V, le DC photovoltaique presente des tensions elevees (jusqu’a 1500V) et un courant qui ne s’annule jamais naturellement, rendant l’extinction d’arc particulierement difficile. Disjoncteurs et sectionneurs DC sont donc des elements vitaux de votre installation.

Ce guide vous explique les differences fondamentales entre ces appareils, comment les dimensionner et les installer conformement aux normes en vigueur en 2026.

I. Sectionneur DC : La Coupure Visible Obligatoire

1.1. Definition et Role

Le sectionneur DC est un appareil mecanique de coupure qui isole electriquement une partie de l’installation photovoltaique. Sa caracteristique essentielle est la coupure visible : lorsque le sectionneur est ouvert, on voit physiquement l’ecartement des contacts.

C’est une securite fondamentale pour les intervenants : la certitude visuelle que le circuit est bien hors tension.

1.2. Obligations Reglementaires

La norme NFC 15-100 (section 712) impose un sectionneur :

En sortie de chaque string (entre les panneaux et le coffret de combinaison)
Entre le coffret string et l’onduleur
De part et d’autre du parafoudre (pour permettre son changement sans danger)

En pratique, ces sectionneurs sont souvent integres au coffret de string DC.

1.3. Caracteristiques Techniques

Caracteristique	Valeur recommandee
Tension nominale	1000V ou 1500V DC
Courant nominal	1,25 x courant max du string
Pouvoir de coupure	Equivalent au courant de court-circuit du champ
Nombre de poles	2 (positif + negatif) ou 4 si coupure totale
Coupure visible	Obligatoire (norme NFC 15-100)

II. Disjoncteur DC : Protection Active

2.1. Pourquoi un Disjoncteur Specifique DC ?

Le disjoncteur DC n’est pas un simple disjoncteur AC utilise sur du continu. La difference est fondamentale :

Dans un disjoncteur AC : le courant passe par zero 50 ou 60 fois par seconde. L’arc electrique qui se forme a l’ouverture des contacts s’eteint naturellement au premier passage a zero.

Dans un disjoncteur DC : le courant est constant. L’arc ne s’eteint pas de lui-meme. Il faut des dispositifs specifiques pour l’extinction :

Chambre de coupure avec aimants permanents : le champ magnetique etire l’arc vers une grille de lames metalliques qui le refroidissent
Soufflerie magnetique : canalise et allonge l’arc jusqu’a rupture
Double rupture de contact : coupe le circuit en deux points simultanement

2.2. Dimensionnement du Disjoncteur

La regle de dimensionnement est strictement encadree :

Calibre (In) = Isc_total × 1,25 × 1,25

Ou :

Isc_total = somme des Isc des strings en parallele
1,25 = coefficient de securite (IEC 60364-7-712)
1,25 = coefficient de temperature (production accrue par temps froid)

Exemple : 3 strings de 12 panneaux, Isc = 10,5A par string

Isc_total = 3 × 10,5 = 31,5A
Calibre = 31,5 × 1,25 × 1,25 = 49,2A → disjoncteur 50A

Tension (Ue) ≥ Voc_total du champ PV × 1,15 (coeff temperature negatif)

2.3. Pouvoir de Coupure

Le pouvoir de coupure (Icu ou Icn) du disjoncteur DC doit être superieur au courant de court-circuit maximal que peut debiter le champ photovoltaique. En pratique, pour le residentiel, 10 kA suffit ; pour le tertiaire/industriel, 25 kA est recommande.

III. Differences Pratiques Sectionneur vs Disjoncteur

Fonction	Sectionneur	Disjoncteur
Coupure visible	Oui	Oui (selon modele)
Protection surintensite	Non	Oui
Protection court-circuit	Non	Oui
Commutation manuelle	Oui	Oui (et automatique)
Reenclenchement	Manuel	Manuel (après defaut)
Cout (32A 1000V)	30 - 60 €	60 - 120 €
Usage typique	Sortie strings, entree onduleur	Protection générale DC

IV. Installation Conforme

4.1. Regles d’Installation

Installez le sectionneur au plus pres de la source (panneaux)
Respectez une distance maximale de 10 m entre les panneaux et la premiere protection
Utilisez des cables de section appropriee (lire notre guide sur la section des cables MC4)
Assurez la ventilation du coffret : les disjoncteurs degagent de la chaleur en régime nominal

4.2. Association avec les Autres Protections

Le schema de protection ideal d’une installation PV :

Sectionneur string (sortie des panneaux)
Fusible DC (dans le coffret string, un par string)
Parafoudre DC Type 2 (dans le coffret string)
Disjoncteur general DC (entre coffret string et onduleur)
Sectionneur general DC (entree onduleur)

L’ensemble de ces protections doit être coordonne avec la securite electrique globale de l’installation.

V. Normes et Certifications 2026

Les appareils de coupure DC doivent porter les certifications suivantes :

Norme	Appareil concerne	Description
IEC 60947-3	Sectionneurs DC	Sectionneurs et interrupteurs basse tension
IEC 60898-2	Disjoncteurs DC	Disjoncteurs pour courant continu
IEC 60947-2	Disjoncteurs DC	Disjoncteurs industriels pour PV
NFC 15-100-712	Tous	Regles specifiques photovoltaique

Sources

NFC 15-100 - Section 712 (Photovoltaique) : https://www.afnor.org/
IEC 60947-3 - Sectionneurs et interrupteurs : https://www.iec.ch/
IEC 60898-2 - Disjoncteurs pour courant continu : https://www.iec.ch/

Vérifier la cohérence avant d’aller plus loin

Quand on travaille sur un sujet solaire, le bon réflexe n’est pas seulement de comparer des prix ou des puissances. Il faut d’abord vérifier si le projet est cohérent dans son ensemble. Une solution qui paraît attractive sur le papier peut devenir moyenne si elle est mal adaptée à la toiture, au climat, à la consommation réelle ou au niveau d’entretien que vous êtes prêt à assumer. C’est pour cela qu’il vaut mieux raisonner par usage concret: production quotidienne, sécurité, facilité de pose, compatibilité électrique et durabilité des composants.

Posez-vous toujours les mêmes questions avant de trancher. Est-ce que le matériel est dimensionné pour un besoin réel, ou pour une estimation trop optimiste ? Est-ce que l’installation restera simple à maintenir dans deux ans, quand il faudra peut-être remplacer un câble, un fusible, un régulateur ou une batterie ? Est-ce que les éléments choisis sont cohérents entre eux, ou est-ce qu’un composant trop faible va limiter toute la chaîne ? Ce type de vérification évite beaucoup d’erreurs coûteuses.

Point de contrôle	Ce qu’il faut regarder	Ce que cela change
Compatibilité	Tension, intensité, connectique, type d’onduleur	Évite les pertes, les pannes et les incompatibilités
Maintenance	Accès, remplacement, disponibilité des pièces	Réduit les interruptions et les coûts cachés
Sécurité	Protection, ventilation, fixation, normes	Améliore la durée de vie et limite les incidents

Une fois cette base posée, la décision devient beaucoup plus simple. Si le projet est fixe, il faut surtout vérifier le montage, la protection électrique et la tenue dans le temps. Si le projet est mobile ou nomade, la priorité devient l’autonomie, le poids, la compacité et la facilité de recharge. Si vous cherchez à valoriser un surplus, il faut au contraire penser pilotage, stockage et cohérence entre production et consommation. Le bon choix n’est donc pas celui qui affiche la plus grosse puissance, mais celui qui s’insère sans friction dans votre usage quotidien.
