Faut-il un parasurtenseur DC sur chaque string de panneaux solaires ?

En pratique, la protection surtension DC est généralement positionnée par zone de risque et par architecture (strings, coffrets de protection, onduleur). Si votre installation comporte plusieurs strings indépendants, il est fréquent de prévoir une protection adaptée par string ou par groupe de strings, afin de limiter les contraintes sur les équipements et de mieux coordonner les niveaux de protection. Le dimensionnement dépend notamment du schéma électrique, de la distance entre les modules et l’onduleur, du niveau d’exposition (zone foudre) et de la présence d’autres SPD en amont. Une vérification avec les exigences de votre configuration (et idéalement via un installateur qualifié) reste la meilleure approche.

Quelle différence entre parafoudre DC et parasurtenseur DC pour photovoltaïque ?

Dans le langage courant, les termes sont souvent utilisés de façon proche. Pour une installation photovoltaïque, on parle généralement de SPD (Surge Protective Device) côté DC, dont la fonction est de dévier les surtensions transitoires (notamment d’origine atmosphérique ou de manœuvres). L’appellation « parafoudre » est souvent associée à des SPD prévus pour des niveaux de courant et des essais spécifiques, tandis que « parasurtenseur » peut désigner plus largement une protection contre les surtensions. L’important pour le choix est de vérifier les caractéristiques du SPD (tension assignée, courant de décharge, niveau de protection, type et compatibilité DC) et sa coordination avec le reste de l’installation.

Où installer le parasurtenseur DC : près des panneaux, dans le coffret DC, ou à l’entrée de l’onduleur ?

Le placement vise à réduire la longueur de câble entre la source de surtension et le point de déviation, afin de limiter les surtensions résiduelles et les surtensions induites par les inductances de câblage. Dans de nombreuses configurations, on privilégie une installation dans le coffret de protection DC ou au plus près de l’entrée DC de l’onduleur, tout en respectant les contraintes de montage, d’étanchéité et de coordination avec les autres protections. La meilleure position dépend de votre architecture (stringing, coffrets, cheminement des câbles, distances) et des recommandations du fabricant du SPD.

Comment vérifier la compatibilité d’un parasurtenseur DC avec mon onduleur et mes strings ?

La compatibilité se contrôle d’abord via les paramètres électriques du SPD : tension maximale admissible côté DC, tension assignée, plage de fonctionnement, type de technologie (selon le fabricant), courant de décharge et niveau de protection. Ensuite, on vérifie l’adéquation avec la configuration des strings (nombre de conducteurs, polarité, schéma de raccordement) et la coordination avec les autres dispositifs (sectionneur, disjoncteur DC, coffret de string, éventuels SPD AC). Enfin, on s’assure que le mode de pose, la section de câble, le serrage et la mise à la terre sont conformes aux prescriptions pour garantir la tenue en surtension.

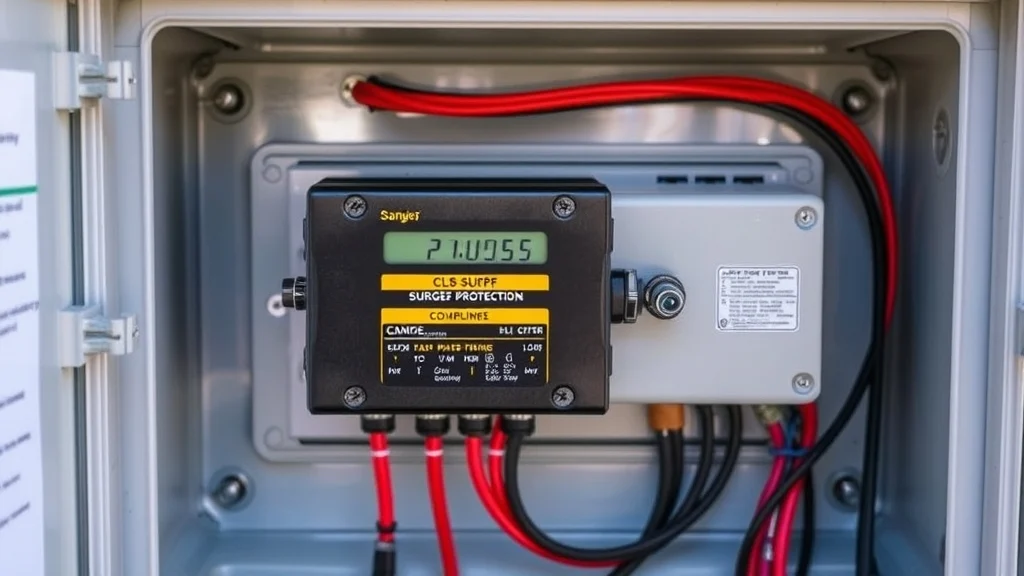

Parasurtenseur DC pour panneaux solaires : choix et installation en 2026

Parasurtenseur DC pour panneaux solaires : rôle, risques et quand en installer un

Un parasurtenseur DC (souvent appelé SPD DC, parafoudre DC ou protection surtension côté courant continu) est un accessoire photovoltaïque conçu pour limiter les effets des surtensions transitoires sur les chaînes de panneaux solaires. En autoconsommation, les panneaux délivrent une tension continue (DC) qui alimente un onduleur. Or, le courant continu est particulièrement sensible aux phénomènes de surtension, car l’arc électrique peut être plus difficile à éteindre que sur le réseau alternatif (AC). Concrètement, lors d’un orage, une surtension peut apparaître sur les câbles de string (chaîne de modules) et remonter vers l’onduleur, voire endommager des composants coûteux comme les entrées MPPT, les condensateurs de liaison ou l’électronique de puissance.

Les risques sont de plusieurs natures, et il est utile de les distinguer :

Surtensions d’origine atmosphérique : impacts directs ou indirects de foudre, champs électromagnétiques induits, montées de tension rapides.
Surtensions de manœuvre : commutations sur le réseau, variations liées à des équipements voisins.
Couplage entre circuits : câbles DC proches de câbles AC ou de circuits de puissance, augmentant l’induction.

Dans une installation typique, un string peut faire plusieurs dizaines de mètres entre les modules et l’onduleur. Plus la longueur de câble est importante, plus le risque de surtension induite augmente. C’est pourquoi, en pratique, on recommande d’installer une protection surtension DC au plus près de la zone où les câbles quittent l’extérieur (toiture, façade) et avant l’entrée dans le coffret ou l’onduleur.

Quand en installer un ? Voici des cas concrets où la décision est généralement évidente :

Installation en zone exposée aux orages (régions avec fréquence d’orages élevée, toitures isolées, proximité de lignes aériennes).
Longs câbles DC entre modules et onduleur (par exemple plus de 10 à 20 m, selon le tracé et l’environnement).
Présence d’un paratonnerre ou d’un système de protection foudre sur le bâtiment : la coordination des protections devient indispensable.
Système en autoconsommation avec onduleur coûteux : protéger les entrées MPPT est souvent plus rentable que remplacer un onduleur.

Pour aller plus loin sur la logique de protection côté string, vous pouvez consulter ce guide : Parafoudre DC pour string photovoltaïque : choisir la protection surtension et le schéma de branchement. Il détaille notamment la manière de raisonner en fonction du type de string, du schéma de branchement et de la coordination avec la mise à la terre.

Enfin, retenez une règle simple : un parasurtenseur DC ne remplace pas la mise à la terre ni la protection mécanique des câbles. Il complète un ensemble cohérent : liaisons équipotentielles, cheminement des câbles, distances, et coordination des SPD entre étages (toiture, coffret, tableau).

Choisir un parasurtenseur DC en 2026 : critères techniques pour la protection surtension

Choisir un parasurtenseur DC en 2026, ce n’est pas seulement regarder “la tension” indiquée sur la fiche produit. Pour une protection surtension efficace, il faut vérifier la compatibilité avec votre architecture photovoltaïque, vos tensions de string, votre type d’onduleur et votre stratégie de mise à la terre. En pratique, les fabricants et les installateurs s’appuient sur des paramètres normalisés (tels que la tension maximale de service, les niveaux de protection, les courants de décharge et la capacité à supporter des impulsions répétées).

Voici les critères techniques à contrôler, avec des exemples concrets.

1) Tension maximale de service (Uc) et tension de système (Ucpv)

Le parasurtenseur DC doit être adapté à la tension maximale que peut atteindre votre string. En photovoltaïque, la tension varie selon la température, l’ensoleillement et la configuration (nombre de modules en série). Un SPD mal dimensionné peut conduire à une défaillance prématurée ou à une protection inefficace.

Exemple : si votre string atteint une tension maximale de fonctionnement élevée (cas typique en hiver avec modules froids), vous devez choisir un SPD dont la tension maximale de service Uc est compatible et suffisamment supérieure à cette valeur, conformément aux indications du fabricant et aux exigences de la norme applicable.

2) Niveau de protection (Up) et sensibilité des équipements

Le niveau de protection Up correspond à la tension résiduelle que le SPD laisse passer pendant l’impulsion. Plus Up est bas, plus la protection est “fine” et mieux l’électronique de l’onduleur est préservée. Toutefois, un Up trop bas peut être difficile à obtenir sans surdimensionner d’autres paramètres. L’objectif est de trouver un compromis entre performance et compatibilité.

Exemple : pour un onduleur avec entrées MPPT sensibles, on privilégie un SPD avec un Up cohérent avec la tenue diélectrique des composants, tout en respectant la coordination avec les autres protections en aval.

3) Courant de décharge (In, Imax) et capacité d’absorption

Les SPD sont caractérisés par des courants de décharge pour des impulsions normalisées. En 2025-2026, les fiches techniques des produits sérieux détaillent généralement :

courant nominal de décharge (In),
courant maximal de décharge (Imax),
parfois des valeurs pour des impulsions répétées.
Exemple : si votre installation est en zone à risques et que les câbles DC sont longs, vous cherchez un SPD capable d’encaisser des impulsions plus sévères, sans dégradation rapide.

4) Type de SPD et coordination (Type 1, Type 2, Type 3)

Selon la stratégie de protection, vous pouvez avoir :

Type 1 (souvent associé à des environnements où la foudre est prise en compte en amont, avec des formes d’onde spécifiques),
Type 2 (protection contre les surtensions transitoires, fréquemment utilisée en aval),
Type 3 (plus local, souvent près des équipements sensibles).

En pratique, la coordination entre étages est essentielle. Un SPD installé “au hasard” peut ne pas assurer la bonne coordination avec le reste du système.

Pour une lecture structurée sur la logique SPD, vous pouvez consulter : Protection contre la foudre DC photovoltaïque : guide SPD type 1 et type 2.

5) Montage, boîtier et compatibilité environnementale

Un parasurtenseur DC est souvent installé en extérieur ou dans un coffret proche de l’extérieur. Vérifiez :

indice de protection (IP),
température de fonctionnement,
tenue mécanique,
compatibilité avec le type de câblage (section, type de connectique).

6) Schéma de câblage et nombre de voies

Selon que vous protégez un string “+ et -” (selon architecture) ou plusieurs strings, le SPD peut être multi-voies. Le câblage doit respecter la configuration du système (mise à la terre, polarités, cheminement).

Pour mieux comprendre les boîtiers et la logique de protection en coffret, ce guide est utile : Coffret de String DC Solaire : guide des boîtiers de protection 2026.

Tableau de décision rapide (exemple de grille)

Critère	À vérifier	Pourquoi c’est crucial
Uc (tension max service)	Compatible avec votre tension de string	Évite la défaillance et assure la tenue
Up (niveau de protection)	Cohérent avec la sensibilité de l’onduleur	Réduit la tension résiduelle
Imax / In	Capacité d’absorption d’impulsions	Assure la robustesse en conditions réelles
Type SPD	Type 1 / Type 2 selon stratégie	Coordination et efficacité
IP et montage	Coffret, extérieur, température	Fiabilité dans le temps
Voies et polarités	+ / - / multi-string	Protection correcte du circuit

En 2026, l’approche la plus sûre consiste à partir de votre schéma électrique (tension de string, nombre de strings, type d’onduleur) puis à sélectionner un SPD documenté, avec une coordination claire. Si vous hésitez, demandez une note de calcul ou une justification de compatibilité au fabricant ou à l’installateur, car c’est souvent là que se joue la différence entre “un SPD installé” et “une protection réellement efficace”.

Installation et raccordement : schéma de câblage, mise à la terre et bonnes pratiques

L’efficacité d’un parasurtenseur DC dépend autant de ses caractéristiques que de sa mise en œuvre. Un SPD mal raccordé peut laisser passer des surtensions plus élevées que prévu, car les inductances des conducteurs et la qualité de la mise à la terre influencent directement la tension résiduelle. En clair : même un excellent modèle peut devenir moins performant si le câblage est long, mal cheminé ou mal référencé à la terre.

1) Positionnement : “au plus près” des câbles DC extérieurs

La règle pratique est de placer le parasurtenseur DC :

près de la sortie des câbles DC de la zone extérieure (toiture, façade),
avant l’entrée dans le coffret de protection ou l’onduleur,
avec un cheminement court entre les conducteurs à protéger et les bornes du SPD.
Exemple concret : si vos strings passent par une gaine sur 15 m avant d’arriver au coffret, le SPD doit être installé au niveau du coffret, et non “plus loin” dans le bâtiment. Le but est de réduire la longueur de conducteur exposée aux surtensions.

2) Schéma de câblage : polarités, voies et continuité

Le raccordement doit respecter la configuration de votre installation. Selon l’architecture, vous pouvez avoir :

protection des deux polarités (plus et moins),
ou une protection spécifique selon le schéma de mise à la terre et la topologie de l’onduleur.

Les erreurs fréquentes à éviter :

inverser les polarités,
relier le SPD à une terre “lointaine” (barrette non équipotentielle),
utiliser des conducteurs trop fins ou non adaptés,
faire des boucles de câble (qui augmentent l’inductance).

Pour un schéma type orienté string, le guide suivant est particulièrement utile : Parafoudre DC pour string photovoltaïque : choisir la protection surtension et le schéma de branchement. Il aide à comprendre comment organiser les liaisons pour limiter les longueurs.

3) Mise à la terre et liaisons équipotentielles : le point critique

La mise à la terre est souvent le facteur limitant. Un SPD décharge une partie de l’énergie vers la terre. Si la liaison est mauvaise, la tension de référence peut monter et la protection devient moins efficace.

Bonnes pratiques :

utiliser une barrette de terre correctement reliée au système de mise à la terre du bâtiment,
assurer une continuité des liaisons équipotentielles (métalliques, masses, structures),
éviter les connexions “aléatoires” (serrage approximatif, oxydation, connecteurs non prévus).
Exemple : sur une installation avec charpente métallique, il est préférable de vérifier que les masses métalliques et la terre du coffret sont bien équipotentielles. Sinon, lors d’une surtension, des différences de potentiel peuvent apparaître entre éléments, augmentant les risques d’arc.

4) Longueurs de conducteurs : réduire l’inductance

Même sans donner de chiffres universels (car ils dépendent du produit et du schéma), le principe est constant : plus les conducteurs entre SPD et points de raccordement sont courts, meilleure est la performance. En pratique, les fabricants indiquent des longueurs maximales ou des recommandations de câblage. Il faut les suivre à la lettre.

Checklist de câblage :

conducteurs DC vers SPD aussi courts que possible,
liaison de terre courte et rectiligne,
pas de boucles,
sections conformes aux recommandations du fabricant.

5) Coordination avec les autres protections (AC et DC)

Un parasurtenseur DC ne travaille pas seul. Il doit être coordonné avec :

les protections en amont (fusibles, disjoncteurs DC si prévus),
les protections surtension côté AC (si l’onduleur est raccordé à un tableau avec SPD AC),
la stratégie globale de protection foudre du bâtiment.

C’est là que l’on retrouve l’intérêt des coffrets de string et des boîtiers dédiés : ils facilitent un câblage propre, des liaisons équipotentielles cohérentes et une organisation par voies. Voir aussi : Coffret de String DC Solaire : guide des boîtiers de protection 2026.

6) Procédure de mise en service et vérifications

Après installation, une mise en service rigoureuse évite les mauvaises surprises. Sans remplacer les essais et contrôles réglementaires, voici des vérifications utiles :

Contrôle visuel : polarités, serrages, absence de câble endommagé.
Continuité des liaisons de terre : vérifier la continuité et la qualité des connexions.
Vérification de la conformité du coffret : IP, fixation, cheminement.
Documentation : conserver la fiche technique du SPD, le schéma de câblage et les références produit.

Exemple de scénario d’installation (cas pratique)

Installation en autoconsommation avec 2 strings.
Les câbles DC sortent de la toiture et arrivent dans un coffret de protection près de l’onduleur.
Un SPD DC est installé dans le coffret, avec liaisons de terre vers la barrette équipotentielle.
Les câbles sont cheminés de manière rectiligne, sans boucles, et les polarités sont respectées.

Résultat attendu : en cas de surtension transitoire, le SPD limite la tension résiduelle sur les entrées DC, réduisant le risque de dégradation des composants internes de l’onduleur.

En résumé, pour installer un parasurtenseur DC de manière fiable en 2026, retenez trois priorités : positionnement au plus près, câblage court et correct, mise à la terre et équipotentialité irréprochables. C’est cette combinaison qui transforme une protection “théorique” en protection réellement efficace sur le terrain.
