Quelle est la différence entre un coffret DC et un coffret AC dans une installation solaire ?

Le coffret DC (courant continu) est situé entre les panneaux solaires et l''onduleur. Il regroupe les protections côté production : fusibles DC, parafoudres DC, sectionneurs de chaîne. Le coffret AC (courant alternatif) est situé entre l''onduleur et le tableau électrique de la maison ou le compteur Linky. Il protège la partie alternative de l''installation avec un disjoncteur AC, un interrupteur différentiel et un parafoudre AC. Les deux sont obligatoires pour être conforme à la norme UTE C15-712-1.

Quels sont les composants obligatoires dans un coffret AC photovoltaïque ?

Les composants obligatoires sont : un disjoncteur de branchement AC (calibré selon la puissance de l''onduleur, généralement 20A à 63A), un interrupteur différentiel de type A (30mA), un parafoudre AC (type 2, avec pouvoir d''écoulement de 20kA minimum), un bornier de terre, et un sectionneur ou un interrupteur-sectionneur visible et facilement accessible. Le coffret doit être en matériau isolant (plastique autoextinguible) et situé à proximité immédiate de l''onduleur.

Le coffret AC est-il obligatoire pour le Consuel ?

Oui, absolument. Le Consuel (Comité national pour la sécurité des usagers de l'électricité) exige un coffret de protection AC conforme à la norme NFC 15-100 et à l'UTE C15-712-1 pour toute installation photovoltaïque raccordée au réseau. Sans coffret AC aux normes, le Consuel refuse la mise en service de l'installation et EDF OA ne peut pas signer le contrat d'achat ou d'autoconsommation. C'est un point de contrôle systématique lors de la visite de conformité.

Quelle section de câble utiliser entre l'onduleur et le coffret AC ?

La section dépend de la puissance de l'onduleur et de la distance. Pour un onduleur monophasé de 3kW (16A max), du câble R2V 3G2,5mm² suffit jusqu'à 20 mètrès. Pour 6kW (32A), il faut du 3G6mm² minimum. Pour 9kW triphasé (3x16A), utilisez du 5G2,5mm². Au-delà de 20 mètrès, majorez la section d'un cran pour limiter les pertes. Le câble doit être de type U-1000 R2V, résistant à la chaleur et aux UV.

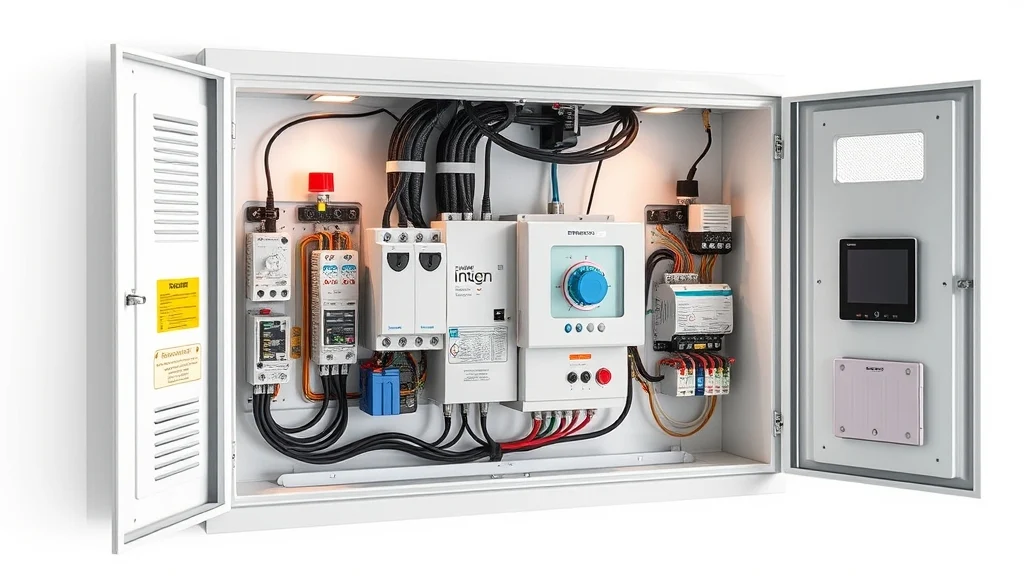

Coffret Protection Ac Photovoltaique Norme Installation

Le coffret de protection AC est l’un des éléments les plus méconnus mais les plus importants d’une installation solaire photovoltaïque. Situé entre l’onduleur et le tableau électrique général ou le compteur Linky, il garantit la sécurité de votre installation côté courant alternatif. Sans lui, votre installation ne peut pas être mise en service par le Consuel, et vous prenez des risques électriques graves.

Qu’est-ce qu’un coffret de protection AC photovoltaïque ?

Le coffret de protection AC (courant alternatif) est un boîtier électrique qui regroupe l’ensemble des dispositifs de protection de la partie alternative d’une installation solaire. Il se distingue du coffret string DC qui protège la partie courant continu entre les panneaux et l’onduleur.

Son rôle est multiple : il protège l’onduleur contre les surintensités, protège les personnes contre les défauts d’isolement, protège l’installation contre la foudre et les surtensions, et permet de couper manuellement la liaison onduleur-réseau pour les opérations de maintenance.

Pourquoi un coffret AC spécifique ?

Contrairement à un tableau électrique domestique classique, le coffret AC photovoltaïque doit répondre à des exigences particulières :

Double alimentation : le coffret AC est alimenté à la fois par l’onduleur (production) et par le réseau (consommation). En cas de coupure réseau, un dispositif de découplage doit empêcher l’onduleur d’alimenter le réseau (protection anti-ilotage).
Calibrage adapté : la puissance d’un onduleur solaire nécessite des disjoncteurs et différentiels calibrés spécifiquement pour la production.
Parafoudre obligatoire : la norme impose un parafoudre AC pour toute installation photovoltaïque, ce qui n’est pas systématique dans un tableau classique.

Composants obligatoires du coffret AC

Un coffret de protection AC conforme à la norme UTE C15-712-1 doit contenir les éléments suivants :

Le disjoncteur de branchement AC

Le disjoncteur AC protège le câble entre l’onduleur et le tableau général contre les surintensités et les courts-circuits. Son calibre doit être adapté à la puissance de l’onduleur :

Onduleur 3 kW monophasé : disjoncteur 20A courbe C
Onduleur 6 kW monophasé : disjoncteur 32A courbe C
Onduleur 9 kW triphasé : disjoncteur 20A courbe C (par phase)
Onduleur 12 kW triphasé : disjoncteur 25A courbe C (par phase)

Le pouvoir de coupure doit être d’au moins 6kA (10kA recommandé). Le disjoncteur doit être visible et facilement accessible pour pouvoir couper l’alimentation en cas d’urgence.

L’interrupteur différentiel

L’interrupteur différentiel protège les personnes contre les risques d’électrocution. Pour une installation photovoltaïque, le type recommandé est le type A (sensibilité 30mA), car les onduleurs peuvent générer des courants de défaut à composante continue qui neutraliseraient un différentiel de type AC classique.

Certains onduleurs haut de gamme intègrent un transformateur d’isolement qui permet d’utiliser un différentiel de type AC standard. Vérifiez la documentation technique de votre onduleur avant de choisir.

Le parafoudre AC

Le parafoudre AC protège l’installation contre les surtensions d’origine atmosphérique (foudre). C’est un élément obligatoire selon la norme NFC 15-100 pour toute installation photovoltaïque, même si vous n’habitez pas dans une région à forte activité orageuse.

Caractéristiques minimales du parafoudre AC :

Type 2 (type 1+2 recommandé en zone à risque)
Tension de protection Up inférieure à 1,5 kV
Courant de décharge nominal In : 20kA minimum
Pouvoir d’écoulement Imax : 40kA minimum

Le parafoudre AC doit être installé en amont du disjoncteur différentiel, côté réseau.

Le sectionneur ou interrupteur-sectionneur

Un sectionneur visible et verrouillable doit permettre de couper manuellement la liaison entre l’onduleur et le réseau. Cela permet aux intervenants (pompiers, techniciens, maintenance) de travailler en sécurité sur l’installation.

Schéma de principe du coffret AC

Voici le schéma de raccordement standard d’un coffret AC photovoltaïque monophasé :

Arrivée réseau (compteur Linky) vers le parafoudre AC type 2
Parafoudre AC vers le disjoncteur de branchement général
Arrivée onduleur vers un interrupteur-sectionneur AC
Interrupteur-sectionneur vers le disjoncteur AC onduleur
Disjoncteur AC (côté onduleur) vers l’interrupteur différentiel 30mA type A
Interrupteur différentiel vers le bornier de sortie (tableau maison/réseau)

Les deux circuits (réseau et onduleur) sont raccordés au même différentiel et au même disjoncteur général. L’ordre des éléments peut varier selon les configurations, mais le principe reste le même : tous les circuits AC doivent être protégés individuellement.

Installation du coffret AC

Emplacement

Le coffret AC doit être installé à proximité immédiate de l’onduleur, si possible dans la même pièce. La distance entre l’onduleur et le coffret AC ne doit pas dépasser 2 à 3 mètrès pour limiter les risques et faciliter la maintenance. Le coffret doit être accessible sans outil (ou avec un outil courant comme un tournevis) et ne pas être obstrué par d’autres équipements.

Si l’onduleur est à l’extérieur, le coffret AC doit être placé en intérieur, de préférence dans le local technique, le garage ou la cave. Un passage de câble étanche entre l’extérieur et l’intérieur est nécessaire.

Montage et câblage

Le coffret AC doit être monté sur un mur solide, à une hauteur comprise entre 0,90 m et 1,80 m du sol. Il doit être fixé solidement (chevilles adaptées) et de niveau. Les câbles doivent être correctement dénudés et serrés dans les borniers avec le couple de serrage recommandé (généralement 1,5 à 2 Nm pour les borniers standard).

Respectez le code couleur des fils :

Phase (L) : marron ou noir
Neutre (N) : bleu
Terre (PE) : jaune-vert

Pour le câblage entre l’onduleur et le coffret AC, utilisez du câble U-1000 R2V de section adaptée. Le câblage des panneaux en série et parallèle suit les mêmes principes d’isolation et de sécurité.

Normes et conformité

La norme UTE C15-712-1

Cette norme est le texte de référence pour les installations photovoltaïques raccordées au réseau en France. Elle définit les règles d’installation, les schémas de protection, les sections de câbles, et les dispositifs de sécurité obligatoires. Elle renvoie à la norme NFC 15-100 pour les parties communes.

Le passage du Consuel

Le Consuel vérifie systématiquement la conformité du coffret AC. Les points de contrôle principaux sont :

Présence du parafoudre AC avec sa documentation technique
Calibre du disjoncteur AC conforme à la puissance de l’onduleur
Type d’interrupteur différentiel adapté (type A)
Section des câbles conforme
Repérage des circuits (étiquetage clair)
Accessibilité du coffret et des organes de coupure

Le disjoncteur de branchement

Le disjoncteur sectionneur DC et le disjoncteur AC doivent être clairement identifiés avec des étiquettes indiquant leur fonction. Le schéma unifilaire de l’installation doit être affiché à proximité du coffret.

Conclusion

Le coffret de protection AC est un élément incontournable de toute installation photovoltaïque raccordée au réseau. Bien plus qu’une simple formalité administrative pour le passage du Consuel, il garantit la sécurité de votre installation et protège votre matériel contre les surtensions et les défauts électriques.

Pour une installation complète et sécurisée, n’oubliez pas d’associer à votre coffret AC un parafoudre solaire adapté et des protections DC côté panneaux. Une installation aux normes, c’est la tranquillité pour les 30 ans à venir.

Vérifier la cohérence avant d’aller plus loin

Quand on travaille sur un sujet solaire, le bon réflexe n’est pas seulement de comparer des prix ou des puissances. Il faut d’abord vérifier si le projet est cohérent dans son ensemble. Une solution qui paraît attractive sur le papier peut devenir moyenne si elle est mal adaptée à la toiture, au climat, à la consommation réelle ou au niveau d’entretien que vous êtes prêt à assumer. C’est pour cela qu’il vaut mieux raisonner par usage concret: production quotidienne, sécurité, facilité de pose, compatibilité électrique et durabilité des composants.

Posez-vous toujours les mêmes questions avant de trancher. Est-ce que le matériel est dimensionné pour un besoin réel, ou pour une estimation trop optimiste ? Est-ce que l’installation restera simple à maintenir dans deux ans, quand il faudra peut-être remplacer un câble, un fusible, un régulateur ou une batterie ? Est-ce que les éléments choisis sont cohérents entre eux, ou est-ce qu’un composant trop faible va limiter toute la chaîne ? Ce type de vérification évite beaucoup d’erreurs coûteuses.

Point de contrôle	Ce qu’il faut regarder	Ce que cela change
Compatibilité	Tension, intensité, connectique, type d’onduleur	Évite les pertes, les pannes et les incompatibilités
Maintenance	Accès, remplacement, disponibilité des pièces	Réduit les interruptions et les coûts cachés
Sécurité	Protection, ventilation, fixation, normes	Améliore la durée de vie et limite les incidents

Une fois cette base posée, la décision devient beaucoup plus simple. Si le projet est fixe, il faut surtout vérifier le montage, la protection électrique et la tenue dans le temps. Si le projet est mobile ou nomade, la priorité devient l’autonomie, le poids, la compacité et la facilité de recharge. Si vous cherchez à valoriser un surplus, il faut au contraire penser pilotage, stockage et cohérence entre production et consommation. Le bon choix n’est donc pas celui qui affiche la plus grosse puissance, mais celui qui s’insère sans friction dans votre usage quotidien.

Pour approfondir la logique de dimensionnement, lisez aussi le guide de base de l’autoconsommation, les usages nomades et les chargeurs solaires et les panneaux solaires pliables. Ces trois repères couvrent déjà une grande partie des erreurs qu’on voit sur les installations mal préparées.

Si votre projet touche à la fixation, à la protection ou au pilotage du surplus, complétez ensuite avec la fixation et l’étanchéité de toiture, la protection contre les surtensions et le routeur solaire pour chauffe-eau. Vous aurez alors une vision beaucoup plus nette de ce qui est utile, de ce qui est optionnel et de ce qui est simplement gadget.
